透地雷達分析與展示軟體

軟體介紹

型錄

GroundVision 資料擷取軟體

型錄

ReflexW 2D/3D 資料分析與展示軟體

型錄

Object Mapper 物件繪圖與標記軟體

型錄

Roadway Mapper 道路繪圖軟體

型錄

Radexplorer 地質分層分析軟體

型錄

3DVision 結構3D 分析軟體

型錄

RadInter 單孔雷達分析與展示軟體

型錄

WinTomo 跨孔雷達分析與展示軟體

型錄










軟體介紹:

GroundVision 資料擷取軟體

  • Windows 資料擷取軟體 。

  • 適用 MALA 所有 GPR 單頻或多頻探測系統。

  • 目前有 GroundVision 與 GroundVision2 兩種版本。

  • GroundVision 是第一版本,適用 MALA RAMAC/GPR 平行通訊單元,如 CUII、X3M 控制主機與其他簡易介面、檔案管理 、列印與其他應用,如: GPS 等。

  • GroundVision2 是最新版本,適用於乙太網路通訊 ( Ethernet ) 最佳化設計之新款MALA透地雷達平台,如  ProEX ( Professional Explorer unit ) 與 X3M 控制主機。

  • 每次量測與設定資料可儲存於檔案。

  • GroundVision 與 GroundVision2 均提供資料擷取與後處理時之資料濾波功能。

  • GroundVision 軟體支援 GPR 資料濾波功能。

  • GroundVision 軟體在量測時支援 GPS 資料紀錄與多標記 ( markers ) 功能。

  • 所有雷達圖 ( radargrams ) 均可列印或以其他軟體進行資料後處理分析與展示。



TOP

ReflexW 2D/3D 資料分析與展示軟體







  • ReflexW 適用於 Windows NT/98/2000/XP/7 ,可進行反射、折射與資料傳輸二維與三維資料處理與展示。

    • 透地雷達 ( GPR )。

    • 反射震測。

    • 折射震測。

    • 孔對孔震波資料。

  • 除了完整的標準濾波範圍與同中點 CMP ( Common Mid Point ) 速度分析外,特別設計應用於下列領域:

    • 3D資料展示包含時間切片計算 。

    • 第一到達波與水平線的選取 。

    • 第一到達時間走時之波前逆推 ( Wavefront-inversion )。

    • 測試軌跡使用 eikonal 方程式有限差分法 。

    • SIRT 斷層分析展示 ( tomography )。

    • 彈性或電磁波方程式有限差分法 ( FD ) 模擬波傳 ( wave propagation )。

 RelfexW 分析模組



2D資料分析模組:

  • 可應用於GPR、反射震測、折射震測、孔對孔資料。

  • 具被下列功能:

    • 單一檔案或產生一組檔案之互動式處理。

    • 單一或多頻道濾波。

    • 編輯

    • 靜態修正

    • 反褶積 (Deconvolution )

    • 平移 ( migration )

  • 具多種不同資料輸入格式:

    • 如 SEGY、SEG2、大部分 GPR 與震測系統 ( 如 MALA/RAMAC、ABEM、OYO、GSSI、PULSE-EKKO 與 Summit 等 )。

    • 可整合其他非標準格式。

  • 單一斷面與一個剖面組之轉換 (在單一資料檔案中自動組成與儲存或自動產生平行斷面的資料檔案 )。

  • 零點飄移或短資料應用交互式雙曲線同化或截斷時間法,進行速度分析。

  • 到達波選取:人工、自動或半自動、ASCII 轉換選取。



CMP 同中點與一維速度分析模組:

  • 可適用於 GPR、反射震測、折射震測、單點資料處理 ( 分類、顯示、處理、NMO 分析、疊加 )。

  • 交互式 CMP 分析或單點資料分析採用外觀分析或交互式組成方法計算反射雙曲線 ( 反射震測 ) 或完整走時分量包含地下波 ( 折射震測 )。



3D 資料展示模組:

  • 可適用於GPR與反射震測。

  • 顯示 X、Y 或 Y 切片;切片可用人工比例視窗顯示或以追踪列 ( track par )移動至3D立方體顯示。

  • 到達波的選取。



折射走時分析模組:

  • 適用於折射震測。

  • 展示折射震測第一到達波。

  • 模組包含分類與結合選取時間走時的可能性。



Forward Modelling/Tomography 模組:

  • 可模擬二維介質中電磁波與震波波傳。

  • 斷層法採用 SIRT,可作時間走時的轉換;支援直線與曲線分析。





TOP

Object Mapper 物件繪圖與標記軟體



  • 視窗版 MALA GPR 透地雷達資料可視化軟體。

  • Object Mapper 軟體可以處理與展示 XV Monitor 資料擷取平台或 CX 主機之 Object Mapper 選項功能所擷取之雷達剖面圖,其中數個雷達剖面連結至一個基線 ( baseline ) 或當量測是結合 GPS 定位時。

  • Object Mapper 包含之特點,如:可同時多個雷達剖面之可視化 ( Visualization )、資料濾波、報告編輯並標記可視化之物體於圖形上 ( 如下圖 ) 。 數個不同形式的標記可以定義說明地下管線與單一物件等之位置。



  • Object Mapper 亦可使用於先前所擷取之 MALA GPR 資料剖面;因 Object Mapper 投影在 Object Mapper 軟體中很容易可以產生。

  • 軟體系統需求:

    • Windws 95,98,2000,NT或XP。

    • 300 Hz Pentium II 處理器。

    • 1.28MB RAM



TOP

Roadway Mapper 道路繪圖軟體


  • Mala Roadway Mapper 軟體適用於 MALA ProEX Road Cart 透地雷達探測系統。

  • 使用者可以 GPS 定位系統定義參考點,以便選擇所需的道路斷面以記錄的資料作資料後處理分析。

  • 參考點在真實紀錄資料 時,可以由使用者利用圖形介面選擇置於現場;或以人工方式輸入所需的 GPS 座標中。

  • MALA Roadway Mapper 軟體特性包含: GPS 場址繪圖 、紀錄之雷達剖面圖可視化 ( Visualization )、 場址繪圖相關位置與雷達資料濾波等。

  • 無論採何種方法分割檔案,MALA Roadway Mapper 提供簡單方法以管理附有 GPS 資料較長的 GPR 剖面。



TOP

Radexplorer 地質分層分析軟體

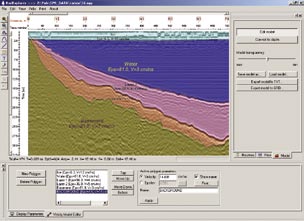

RadExplorer 2D資料處理分析軟體

  • 互動式資料分析軟體

    • 可在任意視窗計算振幅-頻率波譜

    • 以繞射波走時曲線決定掩埋物之平均速度

  • 人工或半自動分層選擇功能,速度模式時間與深度轉換,顯示分析結果

  • 彈性雷達圖視覺化展示

  • 標準列印與影像輸出

  • 具資料處理功能

  • 資料展示工具 :

    •  選擇分層

    •  正文註記

    •  Earth model 編輯

  • 支援透地雷達量測主要資料格式



TOP

3DVision 結構 3D 分析軟體



  • MALA 3DVision 三維網格投影可視化與展示軟體。

  • 視窗版 MALA GPR 資料處理與可視化分析軟體,適用於Windows XP 、Windows 7 與 Mac OSX。

  • 特別發展用於複製並加強 MALA CX 混凝土影像探測系統之 3D 網格投影功能。

  • MALA 網格投影模式可用以收集 GPR 剖面資料並產生 3D 影像,進行詳細檢測。

  • 使用者可以定義網格地圖收集數組相互垂直剖面資料,以直覺式步驟執行投影驅動擷取軟體。

  • 收集之資料可以即時 ( read time ) 並展示探測面積由上到下與斷面之瀏覽。

  • MALA 3DVision 軟體可複製網格投影功能,但亦可提供使用者離線更大彈性的資料處理與可視化之發展。

  • 本軟體特性可允許使用者由上向下看穿探測面積,以辨識不同深度與不同方向的特徵。

  • 本軟體非常有用的概念是可以用拖曳工具 ( drawing tool ) 去註記探測範圍內的特徵,以便驗證後續開挖。

  • 本軟體適用於 MALA CX 與 XV Monitor 資料擷取平台。

  • 本軟體具有效的繪圖引擎 ( graphics engine ) ,可即時顯示資料不會延遲。GUI 圖形介面採用簡易工具列 ( toolbar ),資料處理與展示相當容易。

  • 所有需要瀏覽的資料均可同時顯示;全方位游標控制可協助 MALA 3DVision 使用者保持追踪資料點在需要的空間,進行資料展示。

  • 互動式資料處理與分析工具,可協助使用者去除複雜的 GPR 資料,可簡單地決定資料的速度組成、移除背景雜訊、改善資料品質,以便專注於簡化展示工作。

  • 系統需求:

    • windows XP ( SP3 ) 或 Windows 7

    • 1.6 Ghz intel core2 處理器

    • 1 GB RAM

    • 10 GB硬碟

    • 1024*768 顯示螢幕

    • 標準圖形卡





TOP



RadInter 單孔雷達分析與展示軟體





單孔雷達反射法探測應用軟體。

  • RadInter 孔內雷達資料處理分析與展現軟體。

  • 程式視窗包含:Service Window, filter manager, color map Data Window。

  • 可進行孔內雷達量測資料與理論計算從點狀 (point-like) 與平面狀 (plane-like) 反射物之反射結果做比較。

  • 硬體需求:

    • 螢幕解析度最少 600x800

    • 最少彩色數: 65536

    • 處理器:Pentium 500MHz 以上。

  • 軟體需求:

    • Windows 98 / NT 4.0Windows 2000 ProWindows XP

  • 軟體功能:

    1. 可讀取 ".rd3" ".rad" 檔案 。

    2. 可顯示附 scale, filter palettes 之剖面 (profile)

    3. 最後使用之 filter 會自動儲存在 data-directory

    4. 可顯示目前滑鼠位置之軌跡 (trace)

    5. 使用者可調整 Profile View 之對比 (contrast) Trace View 的振幅 (Amplitude)

    6. 使用者可以產生、下載、編輯與儲存展示資料 (Interpretation)

    7. 使用者可以列印預灠與列印剖面。

    8. 使用者可以儲存 Text 檔案。



TOP

WinTomo 跨孔雷達分析與展示軟體

  • 適用於 MALA RAMAC/GPR/BH 孔內雷達資料分析。

  • 適用於 Windows 95/98/NE/2000/XP。

  • WinTomo 在 Project mode 下執行。

  • Project 檔案包含第一到達波、鑽孔座標、掃描明細表。

  • 系統需求:

    • 133MHz Pentium

    • 32 MB RAM

    • Window 95/98/NT

    • 100 MB 硬碟

  • 可做斷層資料逆推 ( tomographic inversion )。

  • 參數設定。

  • 帶通濾波。

  • 第一到達波選取。

  • 網格大小設定,用以定義逆推範圍與畫素大小,以執行逆推分析與內插。

  • 資料品質檢核。

  • 斷層資料分析結果輸出。
