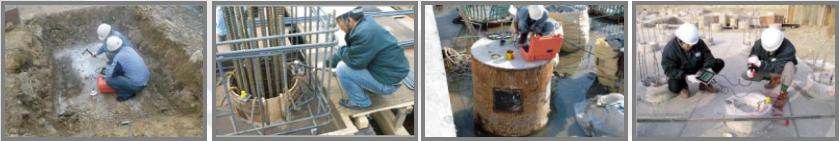

PIT 基樁阻抗試驗儀 (Pile Impedance Tester)


混凝土基板、場鑄樁、 PHC 與 PC 預力結構最強品質試驗儀。





< 規格 >

◎尺寸重量： 250x105x265mm，4kg 。
◎訊號擷取：
‧ 2 頻道，力與速度， 16 位元， 25 KHz 取樣率。
‧ 力與速度頻道均具有前置放大器。
‧ 使用者可調式增益放大倍率與自動設定範圍 (auto range)
◎擊錘：
‧ 1.5 kg 鋁合金。
‧ 可量測力量達 20 KN 。
‧ 內建 PCB 荷重計。
◎受波器：
‧ SM6 型垂直感應器。
‧ 自然頻率： 4.5 Hz ‧ 輸出訊號： 20V/m/s 。
‧ 高靈敏度，可量測樁長達 35 公尺以上。
◎其他：
‧ 保護攜帶箱。
‧ AC110-220~DC 12V 電源轉接器。
‧ 分析軟體。
‧ 操作手冊。
< 特徵 >

◎檢測場鑄樁內部組成。
◎檢測底板與樁底間狀況。
◎檢測隧道襯砌與背填土層之接觸狀況。
◎量測 PC 與 PHC 鋼樁長度。
◎量測基樁形狀 ( 一維場鑄樁 ) 。
◎現場即時資料分析。
◎ 6.4 ” TFT-LCD 顯示幕即時監看基樁內部檢測 資料。
◎資料可傳輸至電腦做進一步分析。
◎重量輕，攜帶方便。
◎結構完成前基樁檢測。
◎ 量測深度達 35 公尺以上。


PST 平行震測檢測儀 (Parallel Seismic Tester)


檢測施工構造物基樁是否存在，基樁是否被破壞以及基樁埋入深度檢測。



< 規格 >

◎尺寸重量： 250x105x265 mm，4 kg 。
◎訊號擷取：
‧ 1 頻道， 12 位元 @100KHz 取樣率。
‧ 擊錘訊號前置啟動器。
‧ 使用者可調整增益放大倍率與自動調整範圍 (auto range) 。
◎擊錘：
‧ 1.5 kg 鋁合金擊錘。
‧ 脈衝訊號產生前置啟動。
◎水中受波器：
‧ PVC 探頭外殼。
‧ SUS-316 重量元件。
‧ 3atm LEMO 附防水接頭 ( 選項 ) 。
‧ 高靈敏度量測深度達 80 公尺以上。
◎其他：
‧ 保護攜帶箱。
‧ AC110-220~DC 12V 電源轉接器。
‧ 分析軟體。
< 特徵 >

◎可檢測基樁是否存在與缺陷程度。
◎可現場擷取數據、儲存同時分析 。
◎ 6.4”TFT-LCD 顯示幕可現場顯示基樁是否存在以及缺陷程度 。
◎內裝電池，任何地方均可施作。
◎資料傳輸線與電腦連接作進一步分析。
◎重量輕，攜帶方便。
◎從結構物側面檢測可達 15 公尺。
◎檢測最大深度 50 公尺 ( 選項可達 100 公尺 ) 。


ITS-2006 跨孔超音波檢測儀 (Integrity Tester of Pile by Sonic Coring-2006)


＊ 基樁檢測最佳設備
＊ 最大量測距離 3.5 公尺
＊一次可同時接收 3 個探頭


< 規格 >

◎ 尺寸重量： 490x200x400mm，13 kg 。
◎訊號擷取：
‧ 3 頻道， 8 位元， 1.6 MHz 取樣率。
‧ 每一頻道均有前置啟動器。
‧ 10 Scans/sec. ，向上拉昇速度達 0.5 公尺 / 秒。
‧ 使用者可調整增益放大倍率。
◎發射 / 接收探頭：
‧ 高傳輸功率，可量測樁徑達 3 公尺以上。
‧ 125 KHz 發射頻率。
‧ 125 KHz 接收頻率。
‧ 使用者可選擇發射功率。
‧ LZT 陶磁感應元件。
‧ PVC 探頭外殼。
‧ SUS-316 重量元件。
‧ 3 atm LEMO 防水接頭
◎其他：
‧ 資料傳輸線。
‧ 保護攜帶箱。
‧ 可升降三腳架。
‧ 分析軟體。
‧ 操作手冊。
< 特徵 >
◎基樁完整性檢測可達 3.5 公尺直徑。
◎可檢測基樁達 100 公尺長以上。
◎一個超音波發射探頭，最多可同時搭配三個接收探頭 ( 選項 ) 。
◎可利用資料擷取、資料處理與結果列印做現場檢核基樁狀況。
◎可檢核基樁全長度與完整性。
◎專用資料處理軟體。
◎數位化。
◎一般用於揚鑄樁。


SIMBAT 靜動載重試驗儀 (Simulation Battage Tester)

＊ 基樁靜態與動態載重試驗
 ＊ 基樁周圍摩擦力試驗
 ＊ 基樁承載力試驗



< 規格 >

◎尺寸重量： 380x130x300 mm ， 5kg 。
◎訊號擷取： ‧ 3 頻道， 12 位元
@50 KHz 取樣率。
‧ 每個頻道具有力、加速度和位移前置放大器。
‧ 使用者可調整增益放大倍率。
◎感應器：
‧ 2 個加速度計： 1 mV/G 解析度。
‧ 2 個應變計：量測受力。
◎電子經緯儀：
‧ 量測距離： 10 m 。
‧ 位移量測範圍： 400 mm 。
‧ 解析度： 100 μm 。
‧ 輸出聲頻 ( 帶通 ) ： 20 KHz 。
‧ 使用電源： DC 12V 65W
◎其他：
‧ 專用攜帶型電腦。
‧ 2 組 DC 12 V 電源轉接器。
‧ 保護攜帶箱。
‧ 可升降三腳架 ( 經緯儀用 ) 。
‧ 分析軟體。
‧ 操作手冊。
< 特徵 >

◎有效成本達到靜態載重沈陷預估。
◎經緯儀量測可做加速度校正。
◎可量測瞬間沈陷量，利用測試瞬間沈陷量 來換算永久沈陷量。
◎可計算基樁底部土壤反力。
◎可測試基樁的底部的摩擦力。
◎透過現場取得的數據可用以現場預估靜載 重。
◎提供專用分析軟體。


CND Tester 混凝土超音波試驗儀 (Concrete Non-Destructive Tester)


檢測混凝土強度與缺陷





< 規格 >

◎尺寸重量： 240x207x80mm ， 3kg 。
◎發射 / 接收探頭：
‧ 54 KHz 發射聲頻。
‧ 54 KHz 接收聲頻。
‧ 使用者可調整 500~1200V 發射電壓。
‧ 高發射功率與靈敏度，可量測達 5 公尺。
‧ 支援方位角發射與接收探頭。
◎其他： #13;

‧ 保護攜帶箱。
‧ AC110-220~DC 12V 電源轉接器。
‧ 分析軟體。
‧ 操作手冊。


< 特徵 >

◎以超音波速度量測混凝土強度 ( 非破壞 ) 。
◎可探測混凝土內部特性 ( 數位形式 ) 。
◎可檢測混凝土、金屬、木材與石頭之完 整性與裂縫。
◎可在現場取得數據、儲存同時分析。
◎電腦資料傳輸線。
◎小型重量輕，攜帶方便。
◎內裝電池。


RE-BAR LOGGER 鋼筋探測器 (Reinforce-Bar Logger)


探測混凝土內管線與鋼筋之位置、直徑與埋設深度




< 規格 >

◎尺寸重量： 247x84x137 mm，0.5kg 。
◎量測範圍：
‧ 10 mm~35 mm 鋼筋直徑。
‧ 量測深度： 80 mm 。
‧ 自動檢測鋼筋位置、直徑與深度。
‧ 即時量測 / 點量測。
◎分析軟體：
‧ 量測資料儲存與傳輸至電腦作分析。
‧ 決定鋼筋品質。
‧ 由量測資料點重建二維分析。
◎電池：
‧ 內電池達 4 小時操作時間。
◎其他：
‧ 保護攜帶箱。
‧ 分析軟體。
‧ 操作手冊。

< 特徵 >

◎量測鋼筋直徑、深度與位置 ( 結合直徑、 深度與位置感應器 )
◎2.5 英吋 LCD 即時鋼筋存在與深測監測與顯示。
◎量測深度達 80 mm(25 ∮ 標準 ) 。
◎使用者方便設計可量測牆、樓板與天花板 (0.5kg) 。
◎現場資料擷取、儲存與分析。
◎顯示幕背光功能。
◎最多可儲存 10,000 個量測點。
