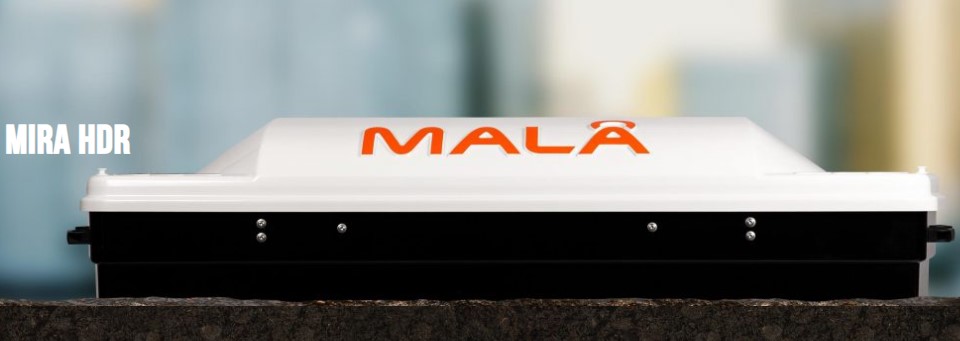

MALÅ MIRA HDR 是Guideline Geo公司推出的第三代3D陣列式透地雷達,基於專業技術,提供無與倫比的資料品質和準確性。

MIRA HDR 特色

• MIRAsoft HDR – 下一世代的資料收集軟體
• 高動態範圍(HDR)可提供最佳的解析度和穿透力
• 使用GPS時間同步(PPS)進行精確的定位
• 高速的32bit資料收集
• 即時取樣技術

大尺度3D透地雷達測繪

MALÅ MIRA HDR具有市場上最高的點密度,提供了領先同級無與倫比的解析度。MALÅ MIRA HDR使用改良的機械設計與現代化軟體以產生雜訊更低速度更快且功能更多的資料。MIRA HDR是一台具有成本效益的3D陣列式透地雷達,針對大面積測繪進行了優化以定位掩埋的物體和文物。

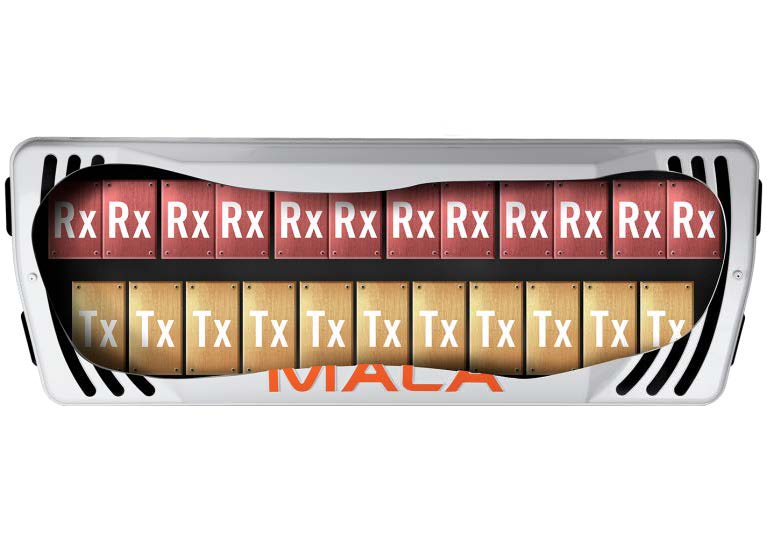

132資料波道500 MHz 3D陣列式透地雷達

使用推薦的設定,即使在高速行駛中也能穩定以32位元輸出並產生相當出色的資料品質。6.5公分的波道間距可以收集深達5公尺精確且高解析度的資料(穿透的深度變化取決於當地條件)。這套系統可以同時收集多達132資料波道,因為它允許在量測期間將陣列中使用的發射器和接收器天線任意組合配對。

MALÅ HDR(高動態範圍)透地雷達

經過重新設計的MALÅ MIRA可以充分運用MALÅ HDR技術,為您提供透地雷達最佳的資料品質、解析度與量測深度範圍。

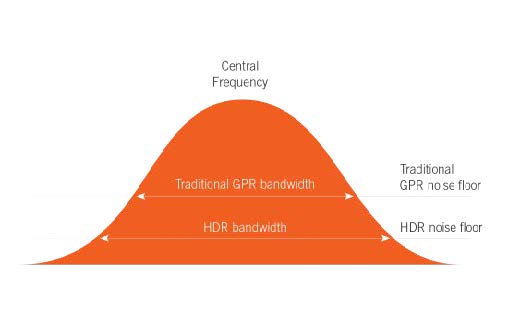

與傳統的透地雷達系統相比,運用MALÅ HDR技術所產生的資料雜訊明顯降低,而較低的底噪可以提供更大的頻寬。如此一來去除更多背景干擾,進而提供更高對比度、更清晰的數據,且能夠比非HDR系統看得深度更深。

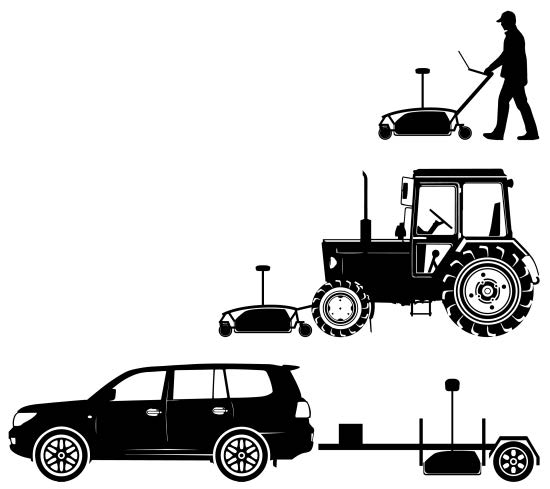

MALÅ透地雷達攜帶解決方案

如同許多MALÅ透地雷達產品,有非常多種攜帶的解決方案以滿足不同的應用。MIRA HDR設計進行路面測量時使用一般輕型拖架或安裝於前端以進行精密工作。

所使用的堅固但輕量的材料,以及緊湊的天線陣列盒設計也使其可以輕鬆的手動方式推動。聯絡我們以了解最適合您所在地區及應用的解決方案。

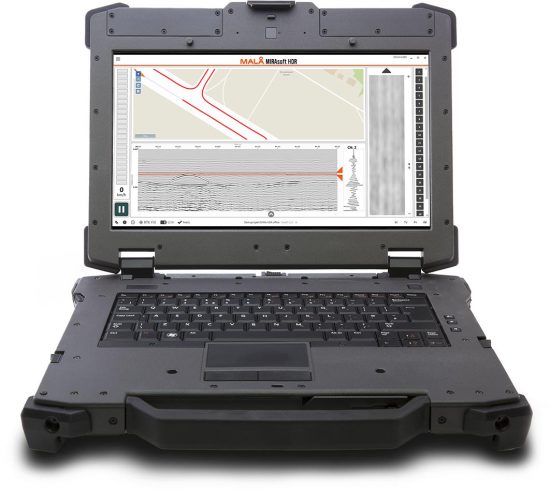

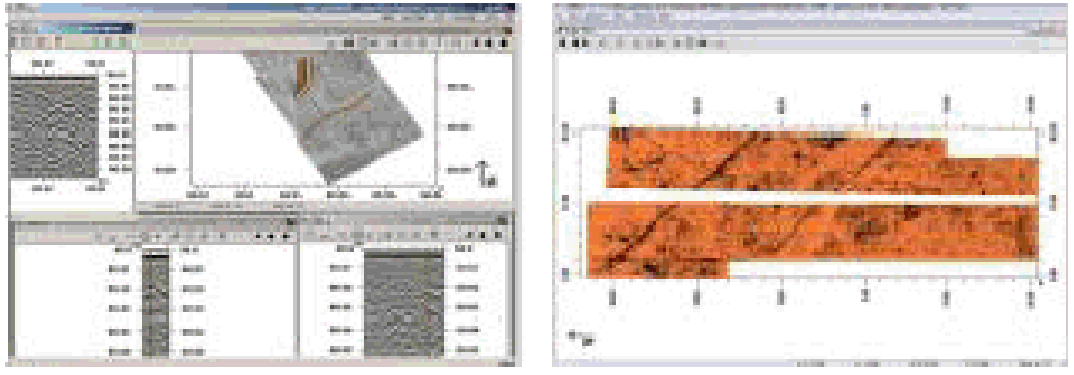

MIRAsoft HDR

新的MIRAsoft HDR收集軟體,您將體驗到一個整合了導航工具,現代且易於使用的介面,並進一步加快您的調查速度。它可以讓您追蹤效能及資料收集的詳細資訊、幫助保持正確的速度及方向、顯示即時切片與GPS位置。

MIRAsoft HDR可用於收集新的多頻道透地雷達資料以及查看以前的項目;它可以輸出為多種格式以便與其他套裝軟體輕鬆整合。資料的後處理與解釋可以在其他3D透地雷達軟體中完成,例如rSlicer與GPR-SLICE。

MIRA-3D陣列透地雷達探測系統

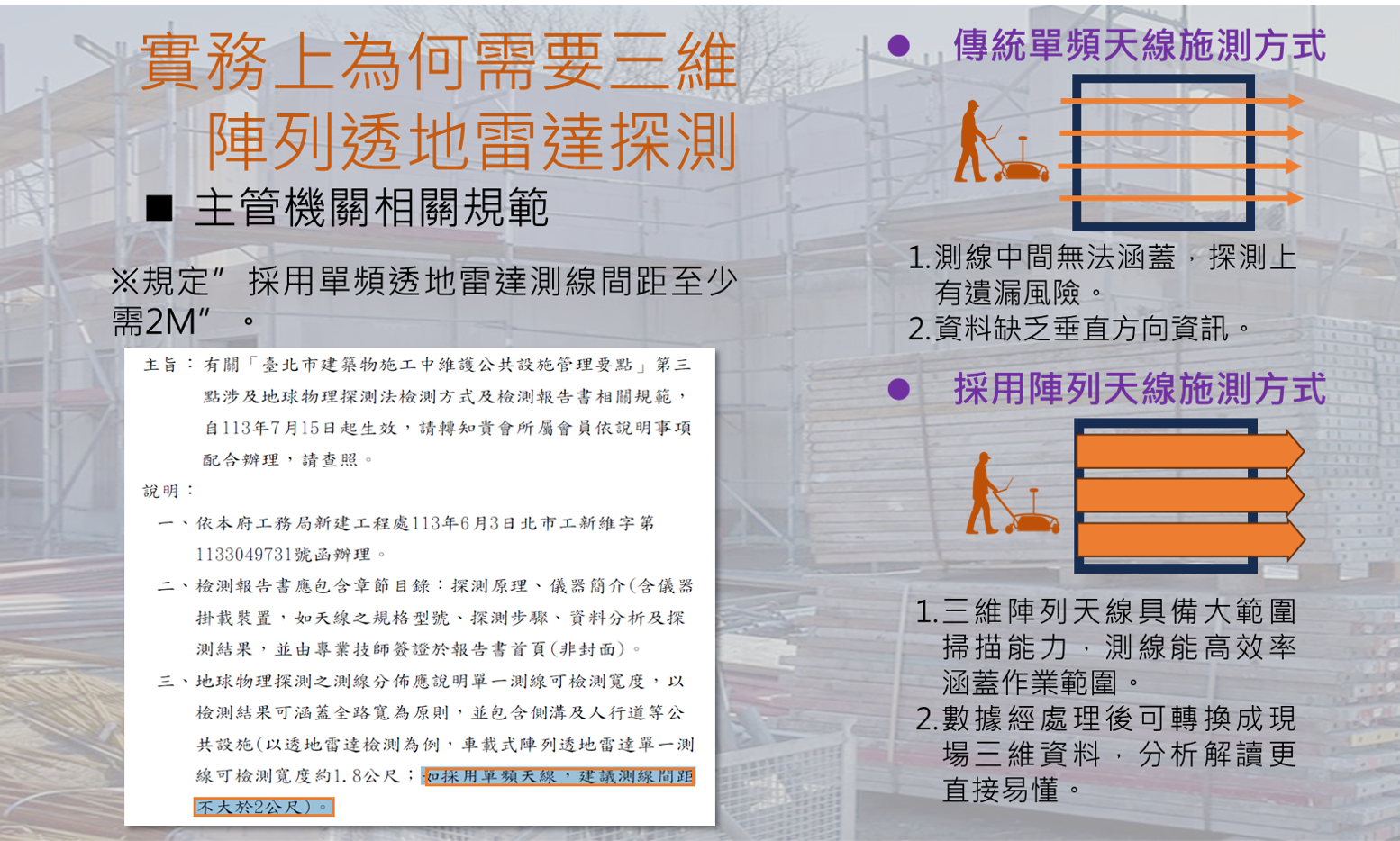

傳統單頻道與多頻道透地雷達技術使用於地下管線測繪、考古調查、法院鑑定調查等應用;當使用一般的透地雷達系統,會因缺乏真正三維功能使得結果受到傷害,如測線間距太大代表資料遺失是不可避免的;而且,可信賴的被測物定位亦在資料擷取過程與報告階段均無法簡單取得。MIRA 為第一套商業系統設計用以解決這些限制。

市場上一般的多頻道系統,其在很多狀況只能稱為平行單頻道系統(parallel single channel systems) , 與其相反,MIRA系統可快速擷取三維資料;從使用者觀點,這意味著大面積範圍可以測繪而不會遺失資料,而此系統可適用於幾乎任何種類淺層地下探測工作,如任意形狀的目標物、地下層別與線性物體。

MIRA 系統可快速擷取三維資料,其主要應用為大面積範圍的測探;由於這些範圍的測繪將不會遺失資料;因此非常適用於任何種類的淺層地下探測工作,如:

• 地下管線測繪
• 考古調查
• 法院鑑定調查
• 其他

對大計畫而言,與一般透地雷達系統比較,MIRA 為具經濟效益的解決方案;縱使起初的費用較為昴貴。其主要的獨特優點為:

• 無縫整合雷達與定位資料,並作資料品管檢核。
• 使用簡單的三維資料處理與分析軟體,可以分析大量資料,軟體簡單易學不需複雜的輸入步驟。
• 由於頻道間距小、高資料擷取速度與任意發射程序,因此,資料擷取過程不會遺失資料;這些關鍵性準則過去經常被忽略。

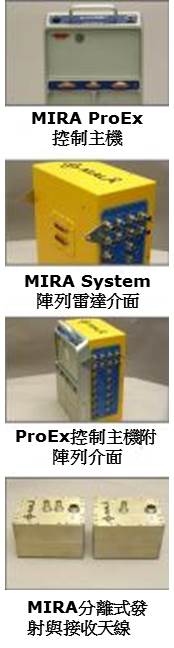

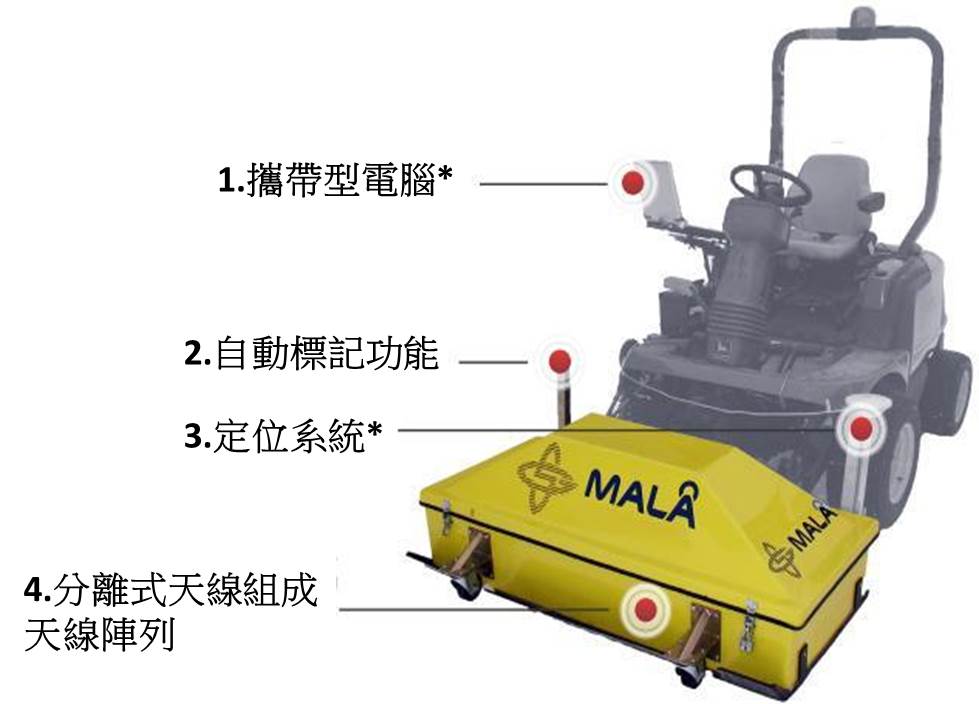

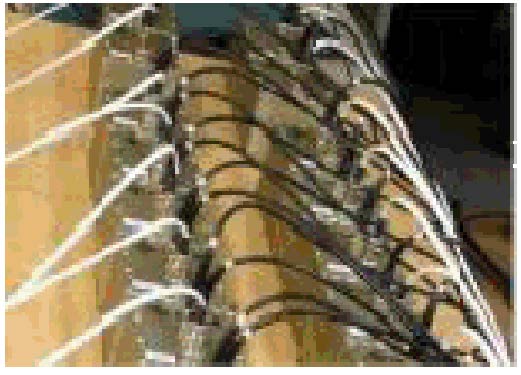

功能性 MIRA 系統包含許多次系統,系統主要部份如下:

• 分離式發射與接收天線,中心頻率為 200 MHz~400 MHz 或 1.3 GHz。
• 適當的天線盒。
• ProEx 控制主機修改為 MIRA 陣列系統使用;標準架構為16 頻道;但可以處理31 個資料頻道。
• MIRA-Acquisition 資料擷取軟體。
• MIRA rSlicer 資料分析展示軟體。
• 自動追蹤全測站或 RTK GPS 定位系統 (選配)。Windows 電腦搜集、儲存與處理資料(選配)。

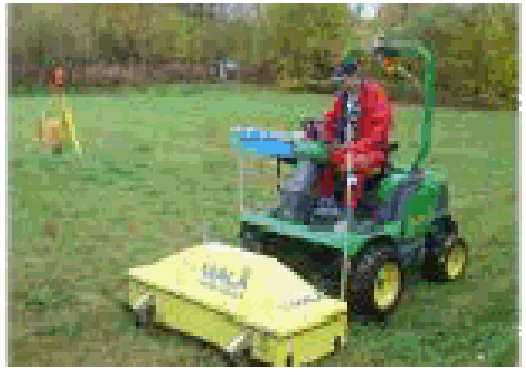

• 適用的駕駛式檢測車(選配)。

技術規格:

• 尺寸:222x160x285(mm)
• 重量:5.5公斤
• 電源:3A@12V;10-14V
• 操作電壓可由車輛電池提供
• 脈衝重複頻率(PRF):100KHz與200KHz兩種
• 時間視窗:最小130ns
• 資料輸入:16位元序列
• 最大頻道數:31頻道,最多處理16支Rx與Tx天線
• 取樣數:最高1024
• 通訊:點對點乙太網路,100Mbit/s
• 定位輸入:與MALÅ所有測距輪相容
• 防水防塵:IP65
