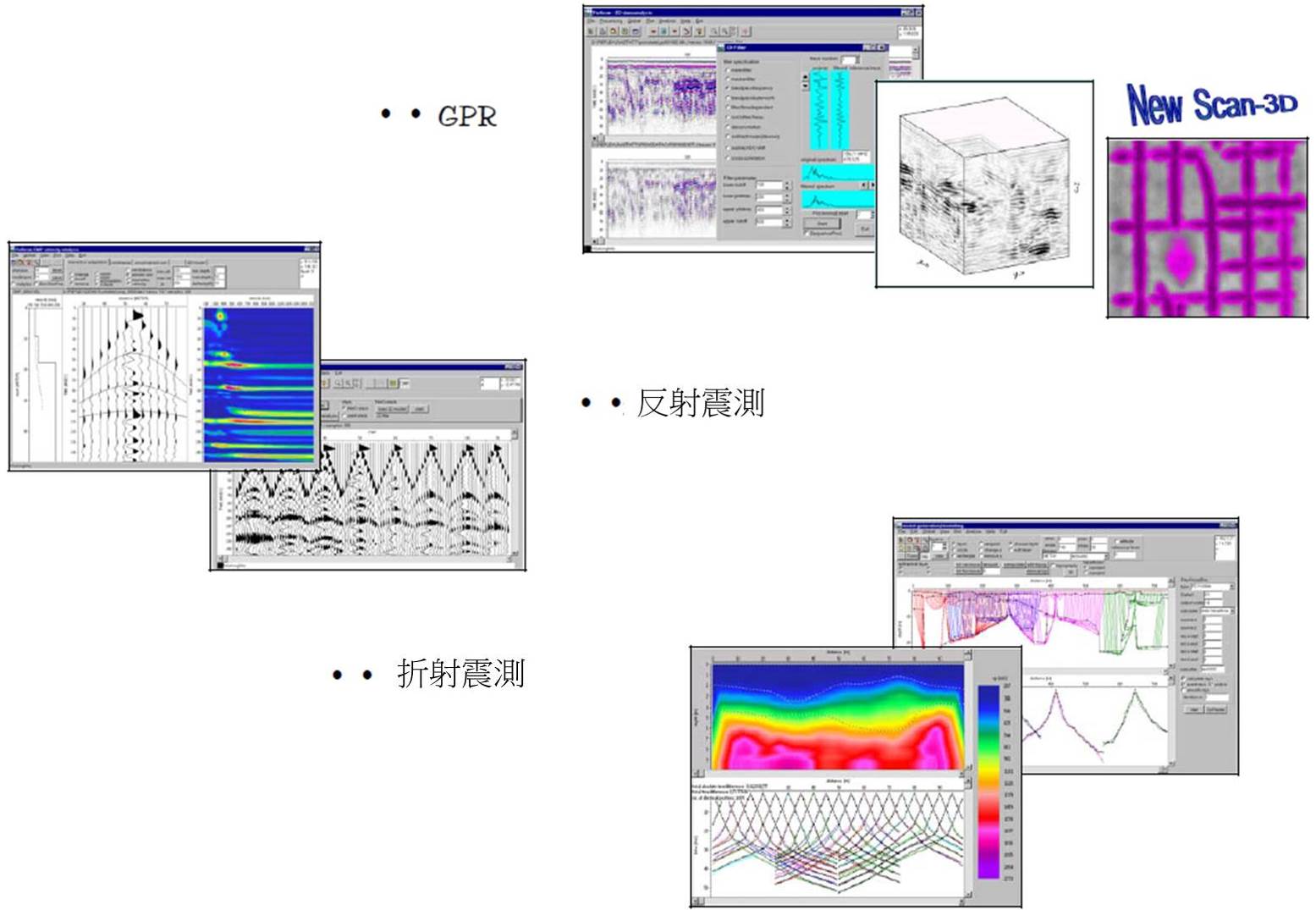

  • ReflexW適用於Windows NT/98/2000/XP/7,可進行反射、折射與資料傳輸二維與三維資料處理與展示。
    • 透地雷達(GPR)。
    • 反射震測。
    • 折射震測。
    • 孔對孔震波資料。
  • 除了完整的標準濾波範圍與同中點CMP(Common Mid Point)速度分析外,特別設計應用於下列領域:

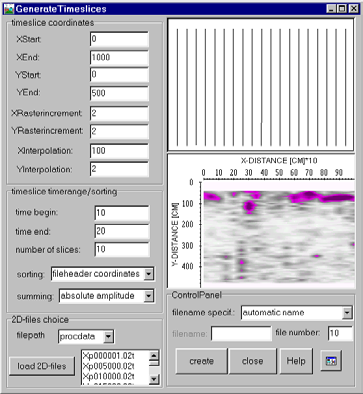

    • 3D資料展示包含時間切片計算。
    • 第一到達波與水平線的選取。
    • 第一到達時間走時之波前逆推 ( Wavefront-inversion )。
    • 測試軌跡使用eikonal方程式有限差分法。
    • SIRT斷層分析展示(tomography)。
    • 彈性或電磁波方程式有限差分法(FD)模擬波傳(wave propagation)。

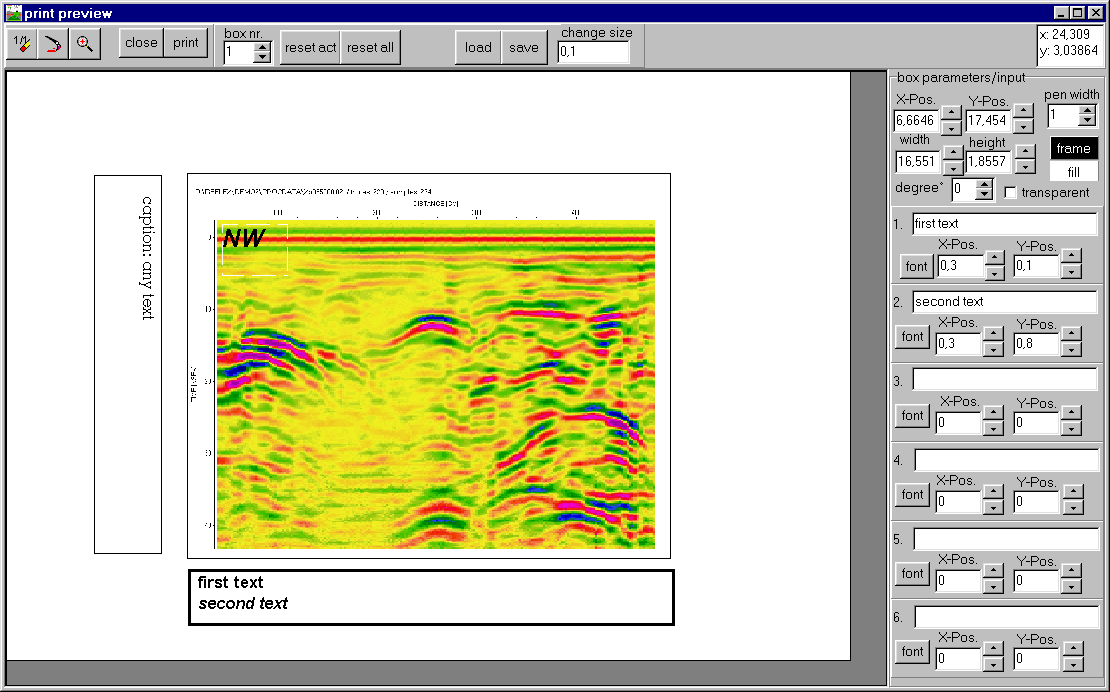

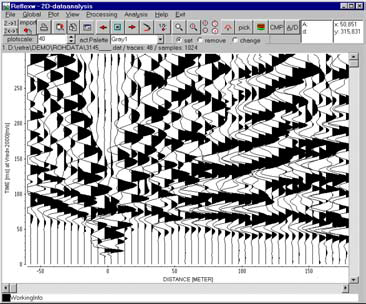

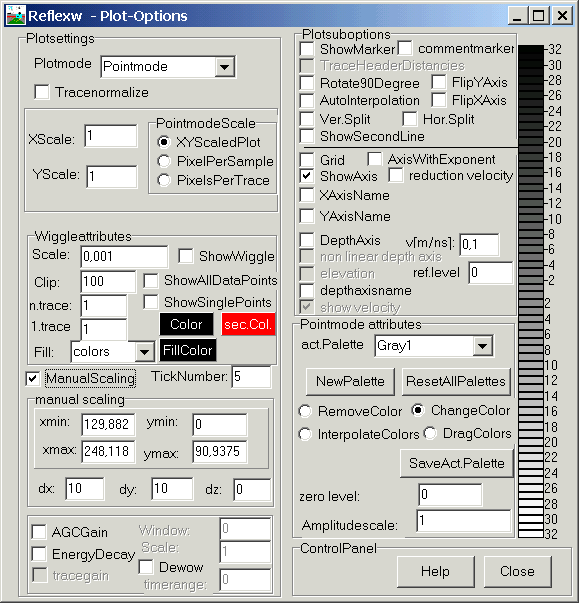

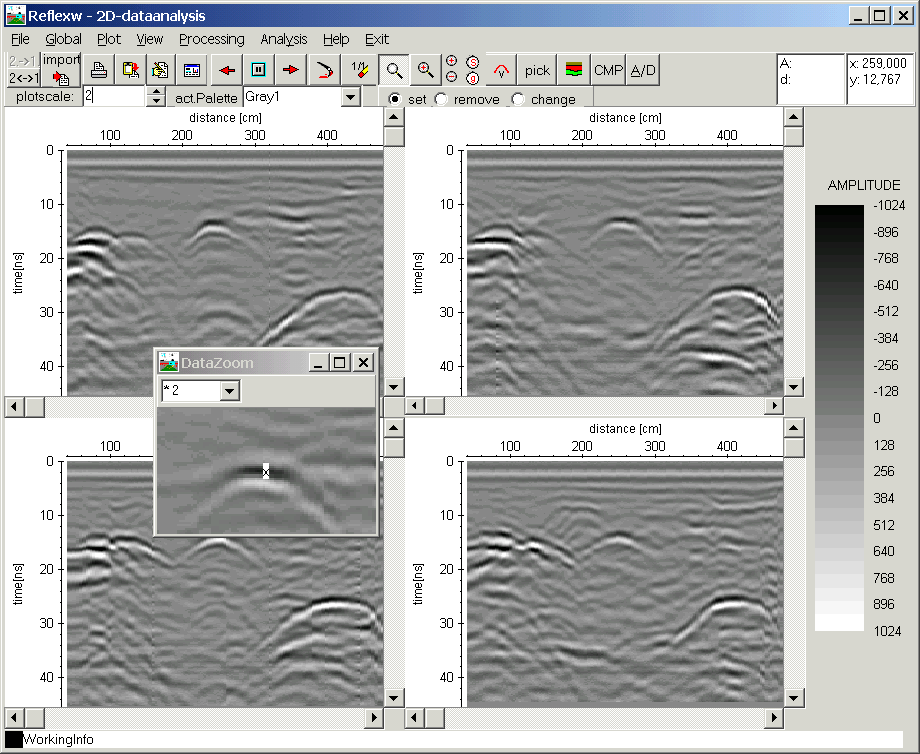

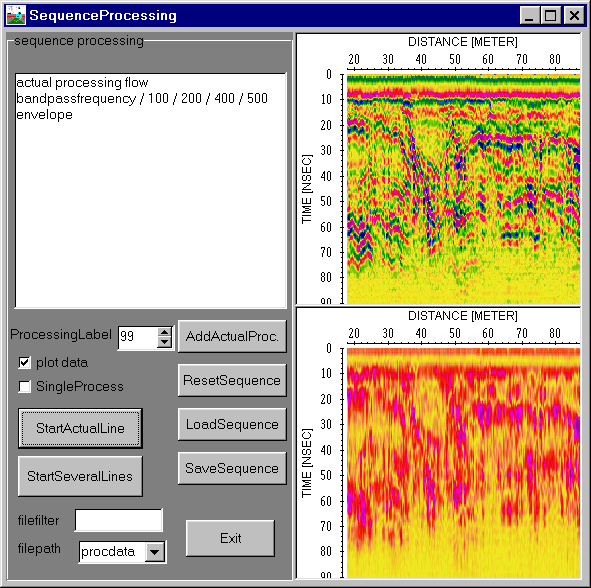

2D資料分析模組
  • 可應用於GPR、反射震測、折射震測、孔對孔資料。
  • 具被下列功能:
    • 單一檔案或產生一組檔案之互動式處理。
    • 單一或多頻道濾波。
    • 編輯。
    • 靜態修正。
    • 反褶積 (Deconvolution )。
    • 平移 ( migration )。
  • 具多種不同資料輸入格式:
    • 如SEGY、SEG2、大部分GPR與震測系統(如MALA/RAMAC、ABEM、OYO、GSSI、
      PULSE-EKKO與Summit等)。
    • 可整合其他非標準格式。
  • 單一斷面與一個剖面組之轉換(在單一資料檔案中自動組成與儲存或自動產生平行斷面的資料檔案)。

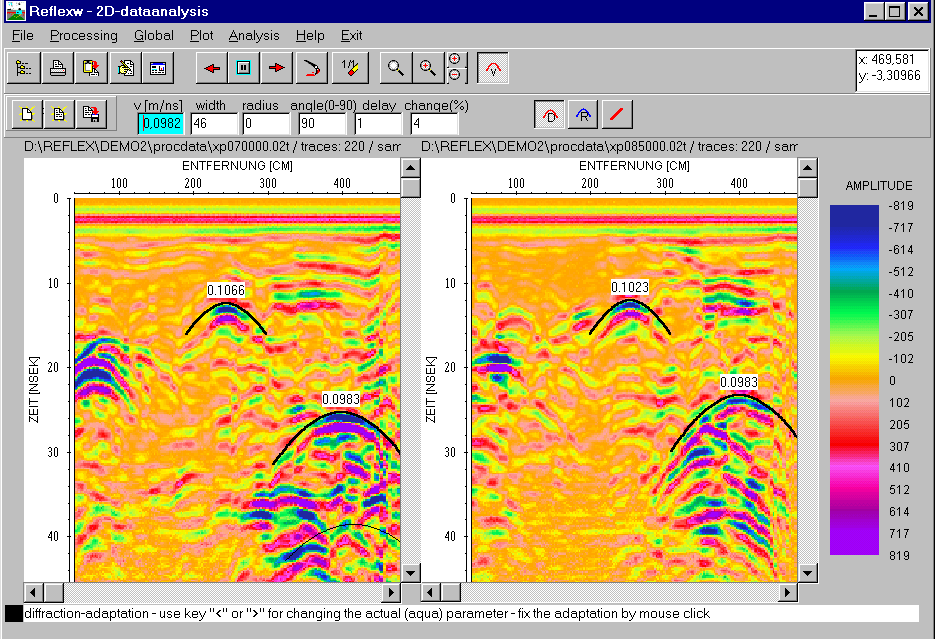

  • 零點飄移或短資料應用交互式雙曲線同化或截斷時間法,進行速度分析。

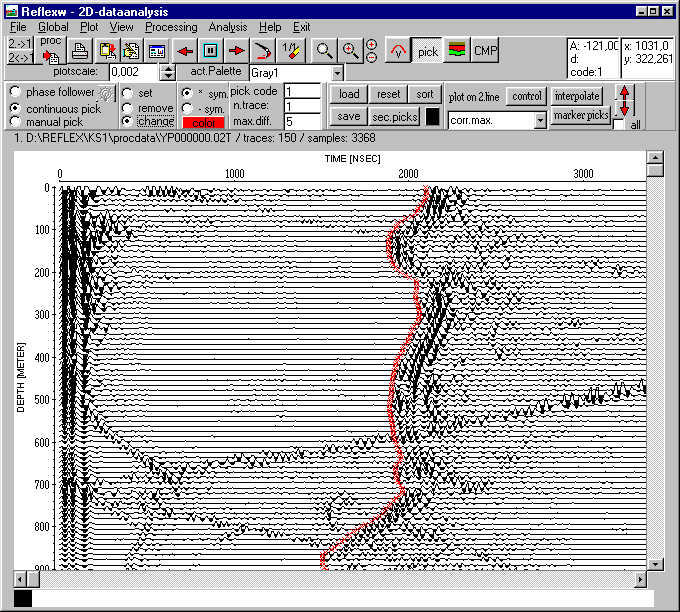

  • 到達波選取:人工、自動或半自動、ASCII轉換選取。

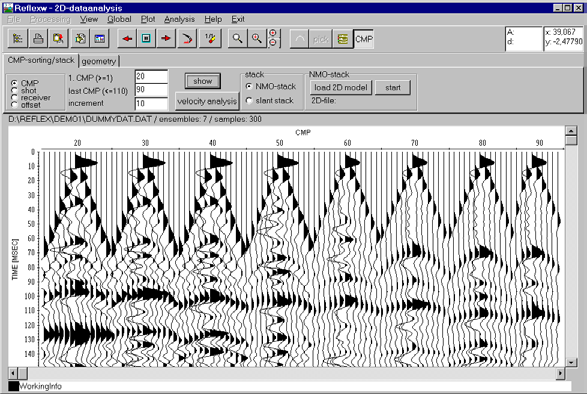

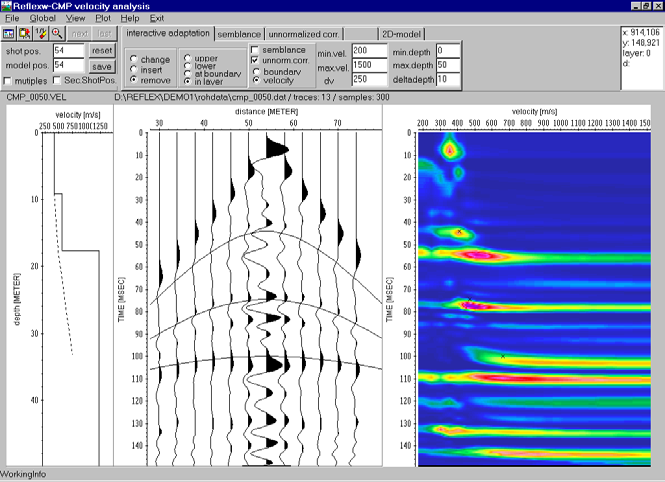

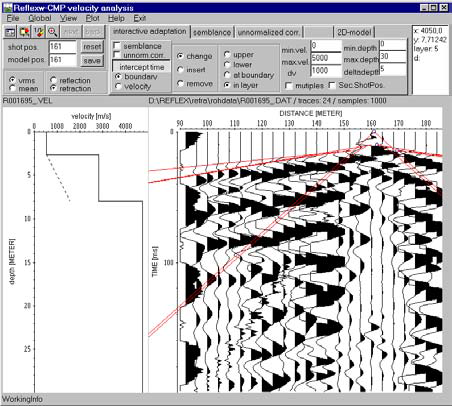

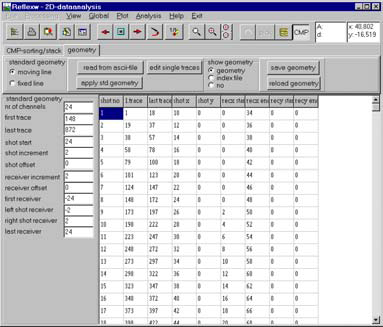

CMP同中點與一維速度分析模組
  • 可適用於GPR、反射震測、折射震測、單點資料處理(分類、顯示、處理、NMO分析、疊加)。
  • 交互式CMP分析或單點資料分析採用外觀分析或交互式組成方法計算反射雙曲線(反射震測)
    或完整走時分量包含地下波(折射震測)。

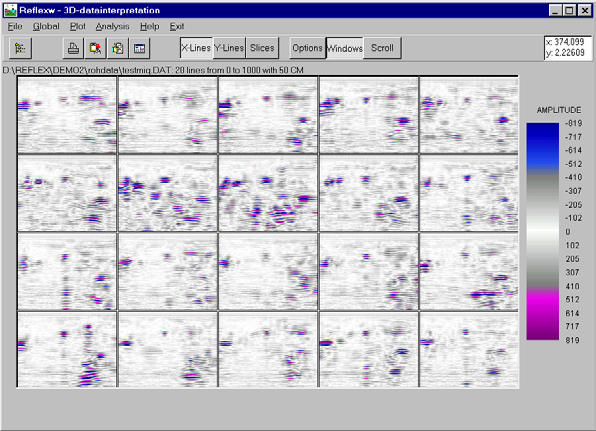

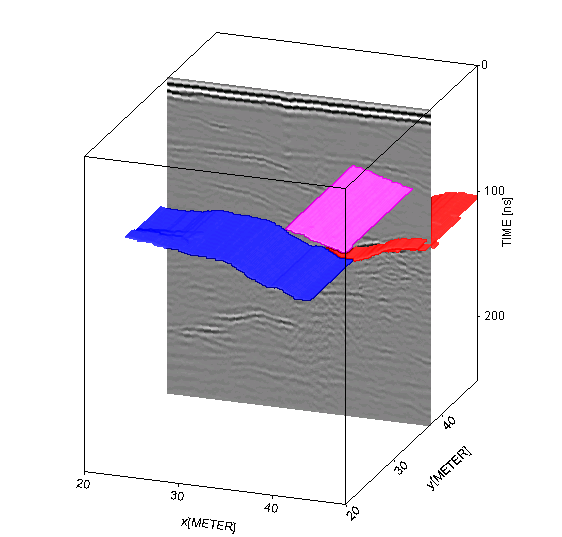

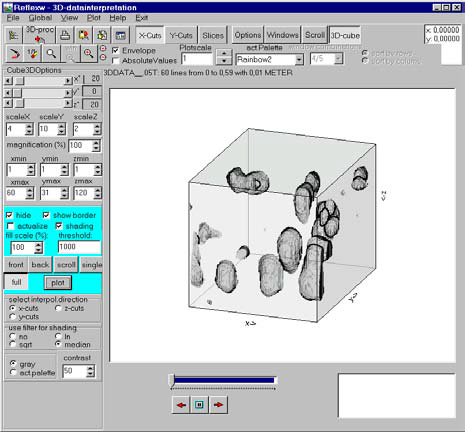

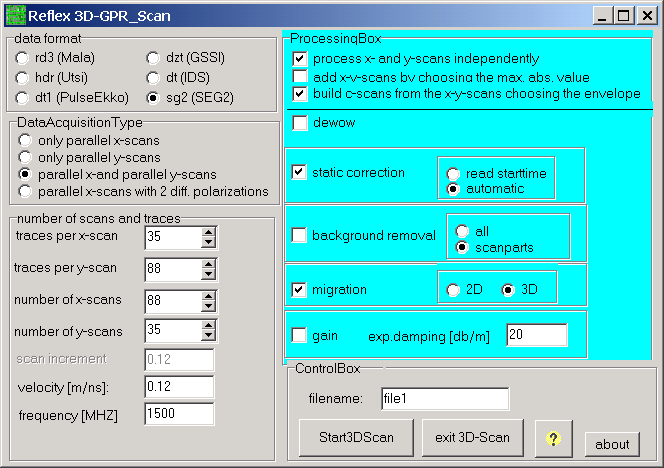

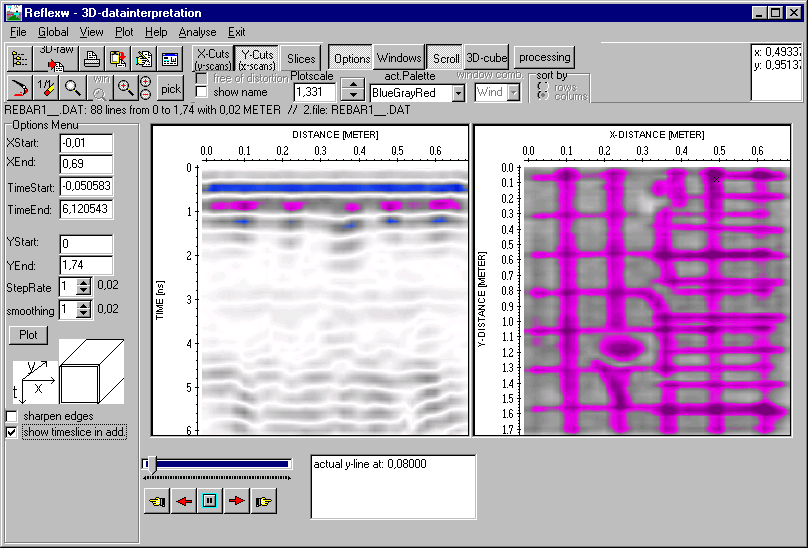

3D資料展示模組
  • 可適用於GPR與反射震測。
  • 顯示X、Y或Y切片;切片可用人工比例視窗顯示或以追踪列(track par)移動至3D立方體顯示。
  • 到達波的選取。

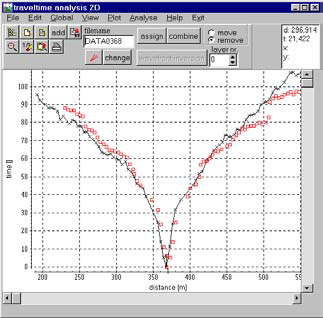

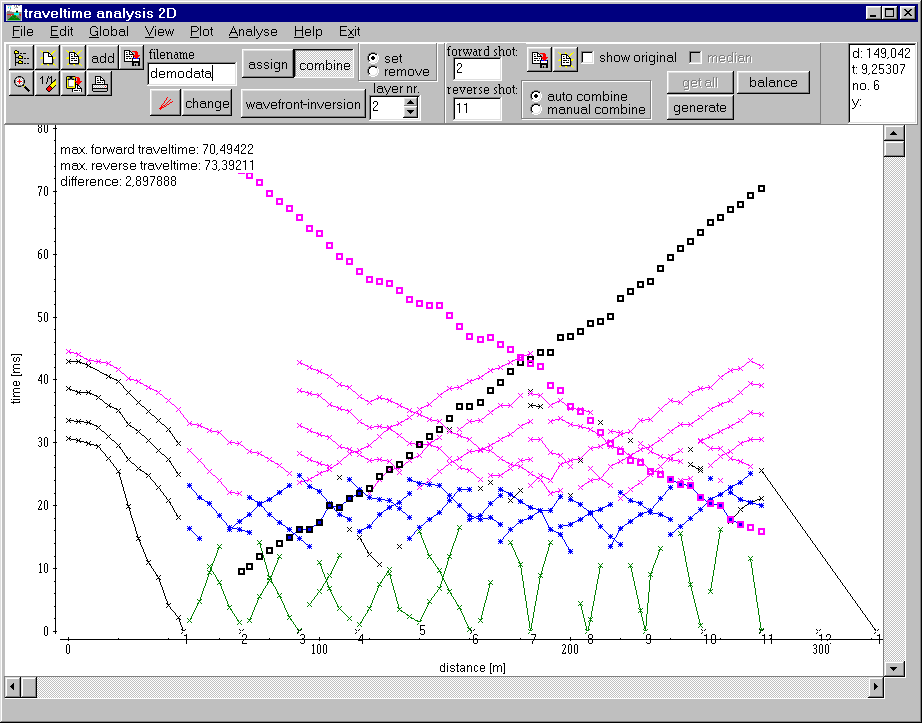

折射走時分析模組
  • 適用於折射震測。
  • 展示折射震測第一到達波。
  • 模組包含分類與結合選取時間走時的可能性。

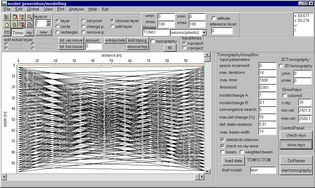

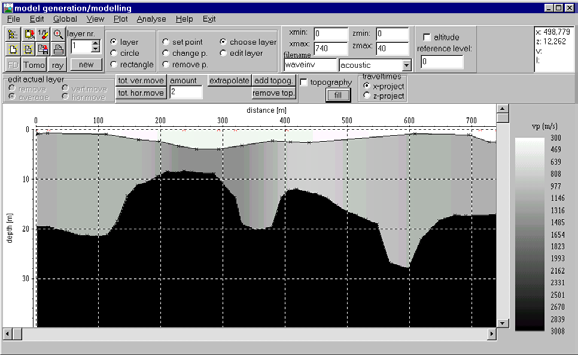

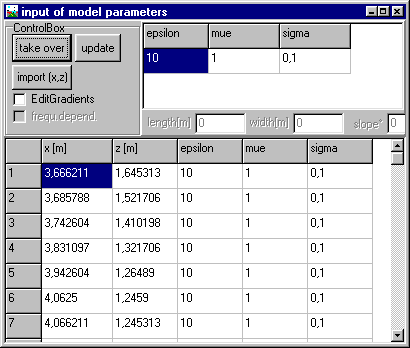

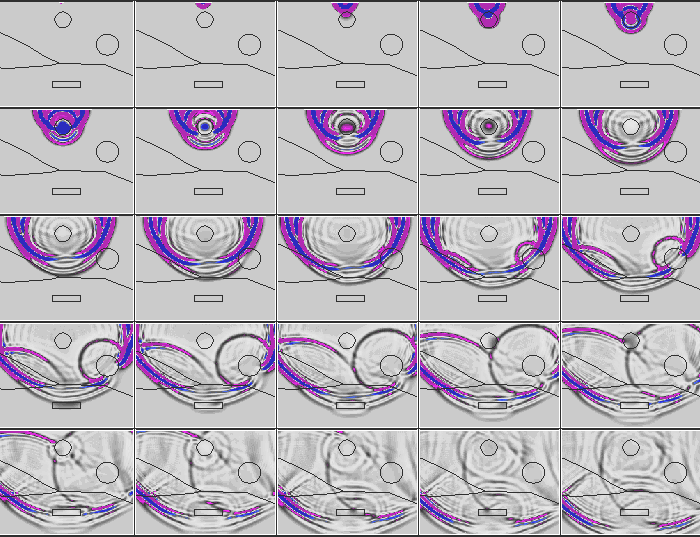

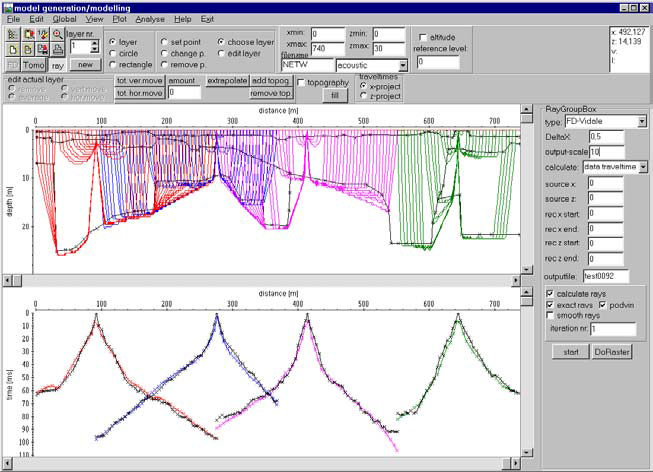

Forward Modelling/Tomography模組

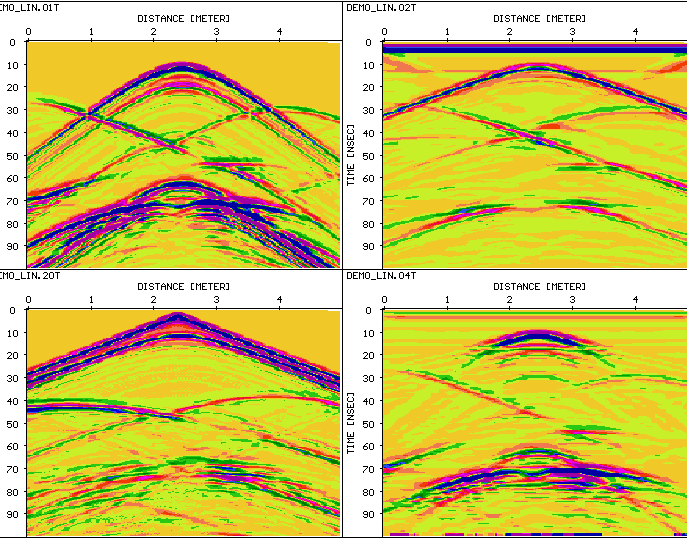

  • 可模擬二維介質中電磁波與震波波傳。

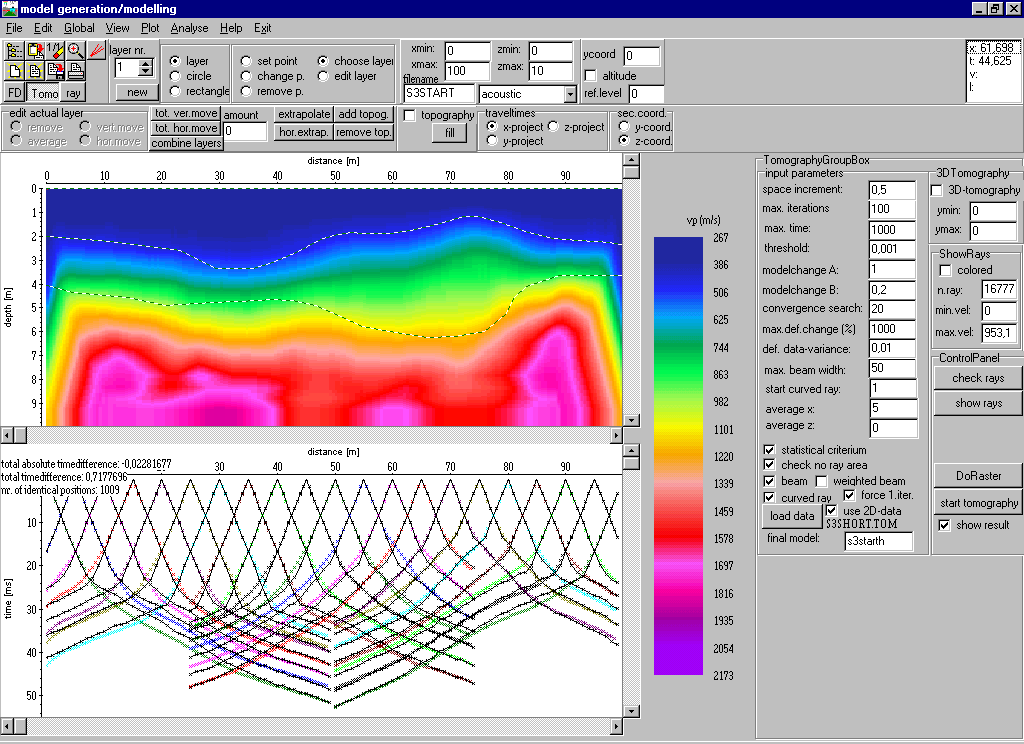

  • 斷層法採用 SIRT,可作時間走時的轉換;支援直線與曲線分析。
