HS-100™ 三維超音波風速風向計

HS-100™ 三維超聲波風速風向儀，其水平式探頭設計適用於精確的科學研究，可以更精確的量測幾何配置的氣流。其量測風速 0-45m/s，並提供了更快速的輸出速率 100 Hz。HS-100™ 其探頭內置的傾斜儀，使儀器可以準確地定位在塔或桅杆。 獨立的電子設備有6組類比輸入可方便存取至 PRT 裝置


風速

範圍
0-45 m/s

精度
<1.0％ RMS

解析度
0.01 m/s
風向

範圍
0-359º

精度
<±1.0º RMS

解析度
1º
聲速
範圍
300 - 370 m/s
精度 <± 0.5％@ 20℃
解析度
0.01 m/s
量測

輸出率
100 Hz

輸出格式
UVW, 聲速
數位輸出

通訊
RS422 full duplex, 8 data bits, 1 stop bit, no parity

Baud rate
2400 - 115200

輸出率
0.4 to 50 Hz (可選)
類比輸出(需有PCIA裝置)
數量
7 (U,V,W, SOS, PRT plus 2 analogue outputs)
級別
±10, ±20, ±30, ±60 m/s

更新率
0.4 to 100 Hz
範圍與解析度
±2.5V, 14 bits
精度
<0.25% of FSR
類比輸入
數量
6 differential inputs
取樣率
100 Hz
範圍與解析度
±5V, 14 bits

精度
<0.1% of FSR
傾斜儀
範圍
±20º
精度
0.01º
解析度
±0.3º (from -10º to +10º of inclination)
Null Repeatability
±0.15º
PRT輸入(不含PRT100)
精度 <0.01ºC (0ºC to 50ºC)
<0.15ºC (-40ºC to +60ºC)
解析度
0.01ºC
電源供應
風速計
9-30V DC (<150mA @ 24V DC or 300mA @ 12V DC)
環境

保護等級
IP65

操作溫度
-40ºC to +60ºC

降水
300 mm/hr

EMC

 Emissions BS EN 50081-1 : 1992
Immunity BS EN 50082-1 : 1992

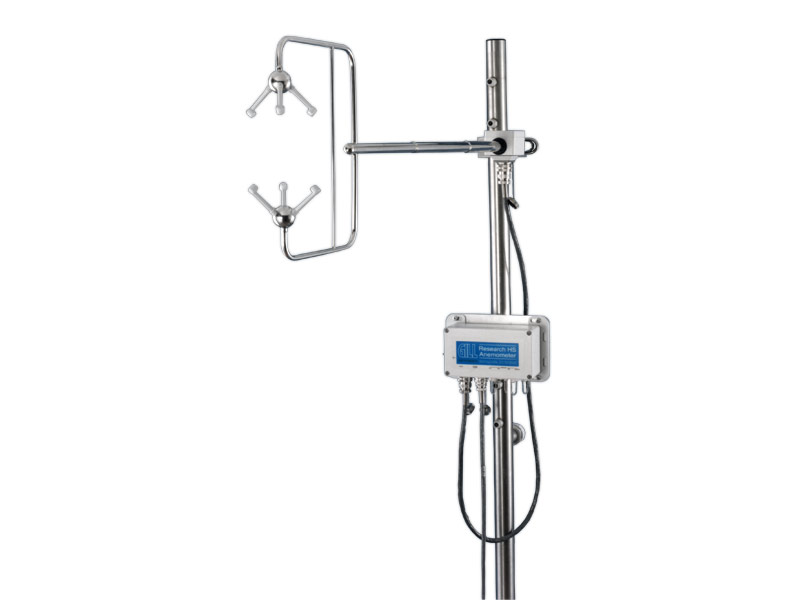

wind sensor image

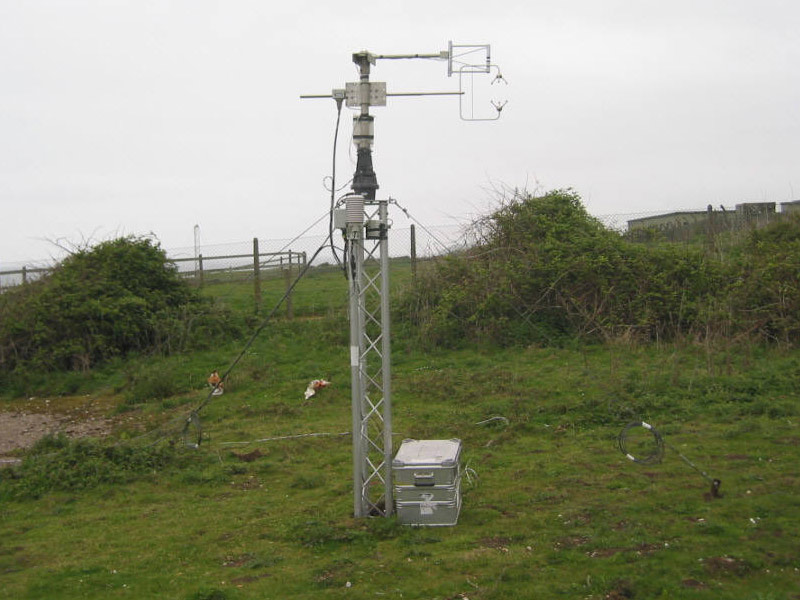

wind sensor application

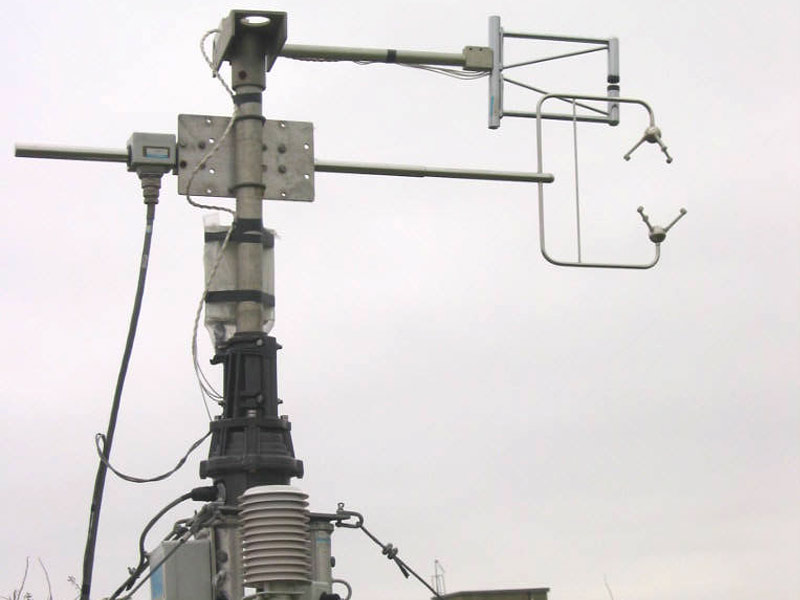

wind sensor application photo

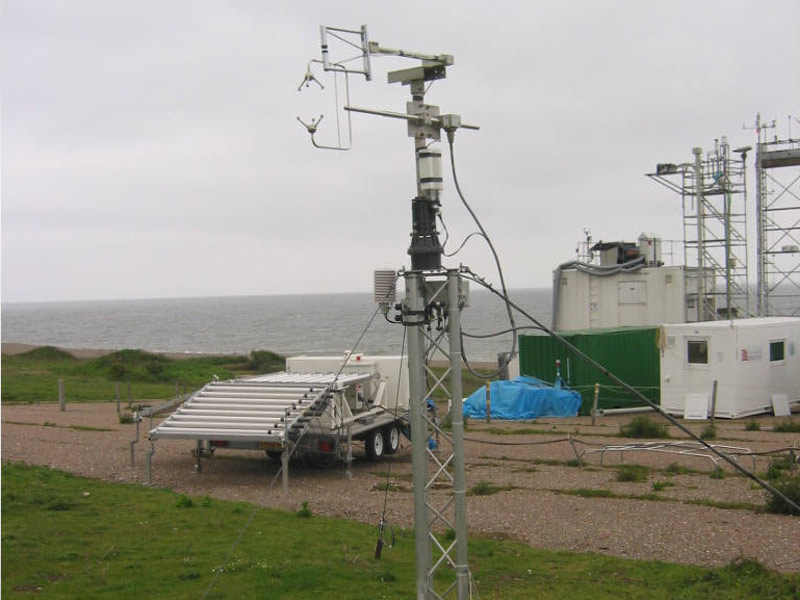

multiple wind monitoring site

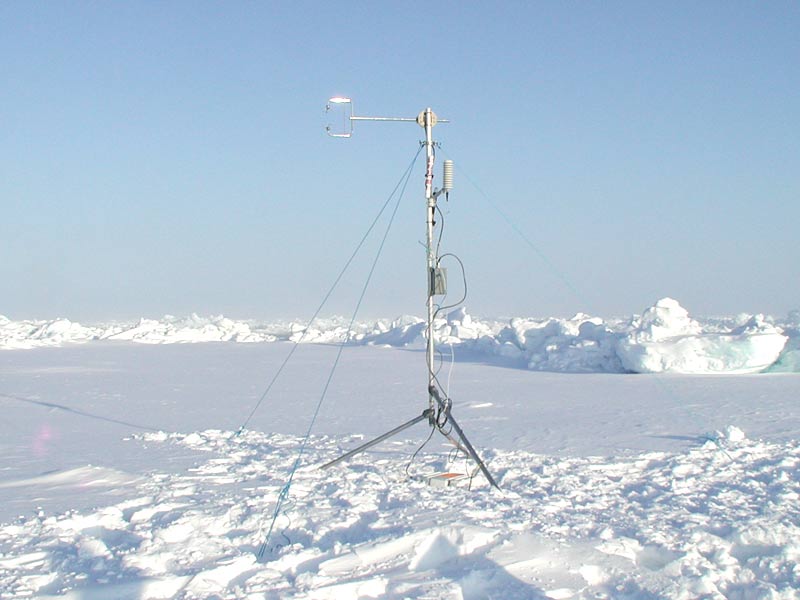

wind sensor in mountains
