MetPak™ II Remote 氣象站

MetPak™ II Remote 是一款小巧輕便的多參數感應器儀器，搭配遠距離 WindSonic 風速風向計，可在距離 MetPak II 集線器達10公尺量測風速。

WindSonic 風速風向計適用於安裝在10公尺高桅杆，與安裝於地面上1.25~2公尺高的主 MetPak II 集線器安裝配置。(氣象觀測儀器與方法指南)。系統包含10m訊號線，連接至 MetPak™ II 集線器可隨時連接至 WindSonic 風速風向計。

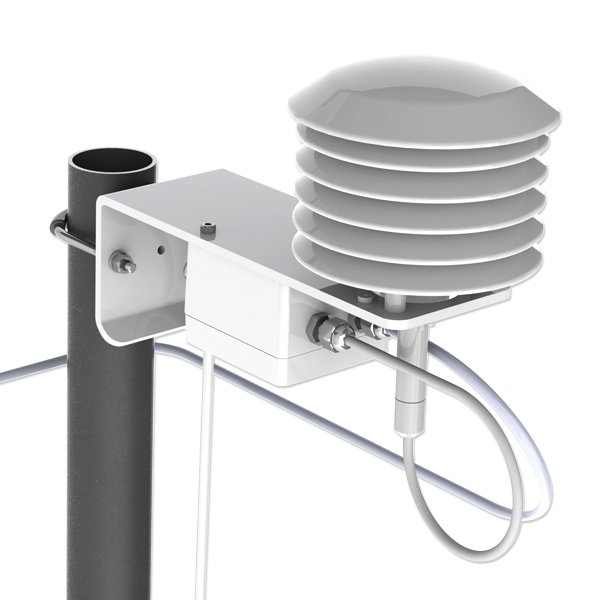

MetPak™ II Remote 使用超音波技術的風速風向計，並設有氣壓感應器安裝在排氣外殼，ROTRONIC Hygroclip HC2 - S3 溫度 /濕度感器，一個自然吸氣輻射屏蔽，MetPak II 設備具有堅固的U型螺栓固定夾，適合安裝在最大直徑 50mm 的垂直管上。

氣象站軟體

MetPak™ II Remote 氣象站提供 MetSet 設定軟體和 MetView 顯示軟體：

MetView顯示軟體

MetPak II Remote 免費提供 MetView 軟體，提供清晰可直接顯示目前的天氣狀況。
MetView 提供五個儀表：溫度，濕度，大氣壓力，風速和風向。還有一個露點數位輸出。

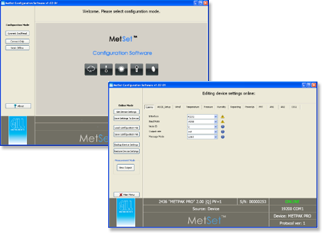

MetSet 設定軟體

MetSet 為免費的軟體，MetPak II Remote 提供使用者可以設定輸出和顯示數據。
簡單的使用者界面，採用了一系列的下拉選項，提供啟用或停用現有感應器和調節輸出率的能力。


風速

參數
風速、風向與U & V (向量)

量測單位
m/s, knots, mph, kph, ft/min
範圍
0-60 m/s (134 mph)

精度
±2% @12 m/s

解析度
0.01 m/s (0.02 mph)
風向

範圍
0 to 359º - No dead band

精度
±3º @12 m/s

解析度
1º
空氣溫度

空氣溫度計
Pt100 1/3 Class B

範圍
-35ºC to +70ºC

精度
±0.1ºC
解析度
0.1ºC (0.1ºF)

量測單位
ºC or ºF
相對濕度
範圍
0-100% RH
精度
±0.8% @23ºC

解析度
0.1% RH
量測單位
% RH
具補償溫度
大氣壓力
範圍
600-1100 hPa

精度
±0.5 hPa

解析度
0.1 hPa

量測單位
hPa, mbar, mmHg, inHg
溫度補償 -20ºC to +70ºC
露點

精度
0.1ºC (0.1ºF)

解析度
ºC or ºF

量測單位
±0.15ºC (23ºC ambient temp @20ºC dew point)
軟體

MetView
資料顯示與記錄

MetSet
參數設定
電源

輸入電壓
5 V to 30 V

電流
< 16 mA (Output 1 second) @12 V
SDI-12

輸入電壓
12 V nominal (9.6-16V)

電流
<6.5 mA Low power operation
輸出

數位輸出
RS232, RS422, RS485* or SDI-12 (user selectable)
*2 wire point to point

傳輸率
4800-57600 (ASCII) or 1200 (SDI-12)
通訊協定
ASCII, SDI-12 V1.3 or NMEA 0183

資料輸出
1s, 2s, 4s or polled mode
環境
保護等級
IP65
EMC
EN 61326
工作溫度
-35ºC to +70ºC
儲存溫度
-40ºC to +80ºC

工作濕度
0% to 100%
機械
外殼
UV stabilised white thermoplastic
配件
配件：白色漆鋁製安裝架(附v型塑膠塊與U型不銹鋼螺栓)；可安裝在25 mm~50 mm直徑垂直管上。
重量(WindSonic)
0.5 kg (不含10 m cable)
重量(MetPak II集線器)
0.6 kg (不含10 m cable)

重量(MetPak II集線器)
1.5 kg (含10 m cable)

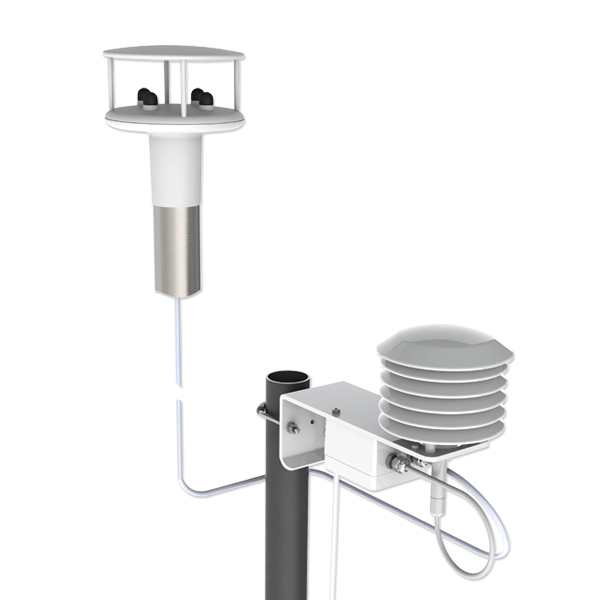

wind sensor image
wind sensor application

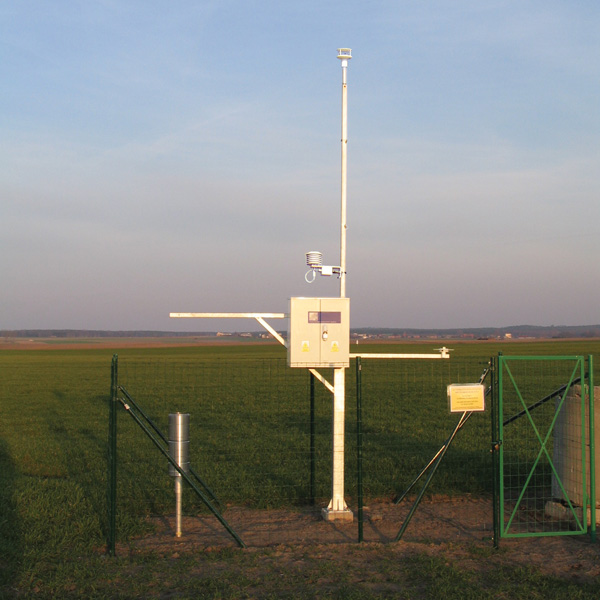

wind sensor application photo
