R3A-100™ 不對稱三維超音波風速風向計

R3A-100™ 三維超聲波風速風向儀的特點是探頭為不對稱配置，可以更精確的量測最低水平中斷盛行風的流量。其風速可達 45 m/s，具有快速的輸出率100 Hz。 R3A - 100 標準配備為提供7組類比輸出（U、V、W、SOS、 PRT plus 2 類比輸），並提供一個傾斜儀(選項)。


風速

範圍
0-45 m/s

精度
<1.0％RMS

解析度
0.01 m/s
風向

範圍
0-359º

精度
<±1.0º RMS

解析度
1º
聲速
範圍
300 - 370 m/s
精度 <± 0.5％@ 20℃
解析度
0.01 m/s
量測

輸出率
100 Hz

輸出格式
UVW, 聲速
數位輸出

通訊
RS422 full duplex, 8 data bits, 1 stop bit, no parity

Baud rate
2400 - 115200

輸出率
0.4 to 100 Hz (可選)
類比輸出(透過PCIA裝置)
數量
7 (U,V,W, SOS, PRT plus 2 analogue inputs)
級別
±10, ±20, ±30, ±60 m/s

更新率
0.4 to 100 Hz
範圍與解析度
±2.5V, 14 bits
精度
<0.1% of FSR
類比輸入(透過選項SIU)
數量
6 differential inputs
取樣率
100 Hz
範圍與解析度
±5V, 14 bits

精度
<0.1% of FSR
PRT輸入 (透過選項IU, 不包括PRT100)
輸入解析度
0.01ºC
輸入精度 <0.01ºC (0ºC to +50ºC)
<0.15ºC (-40º to +60ºC)
傾斜儀(選項)
範圍及解析度
±20ºC, 0.01º
Null Repeatability
±0.15º
精度
±0.3º (-10º to +10º of inclination)
電源供應
風速計
9-30V DC <4W (<150 mA @ 24V DC or 300 mA @ 12V DC)
機械
材質
Aluminium / Carbon Fibre
重量
1.0 Kg
尺寸
750 mm x 240 mm
環境

保護等級
IP65

操作溫度
-40ºC to +60ºC

降水
300 mm/hr

EMC

 Emissions BS EN 50081-1 : 1992
Immunity BS EN 50082-1 : 1992

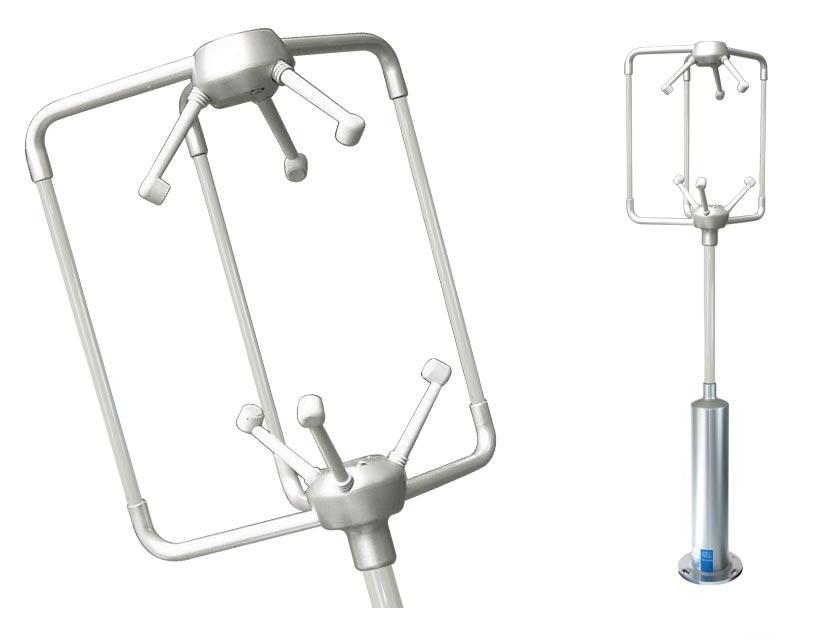

wind sensor image

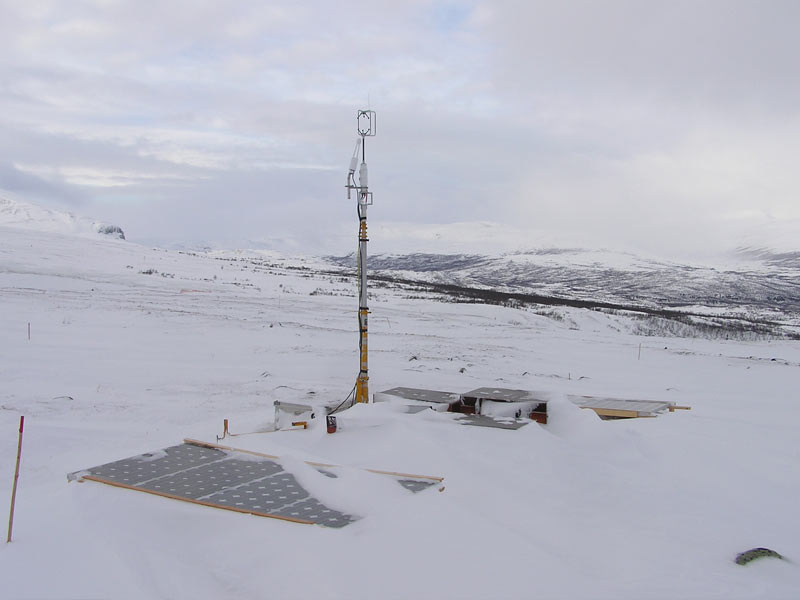

wind sensor application

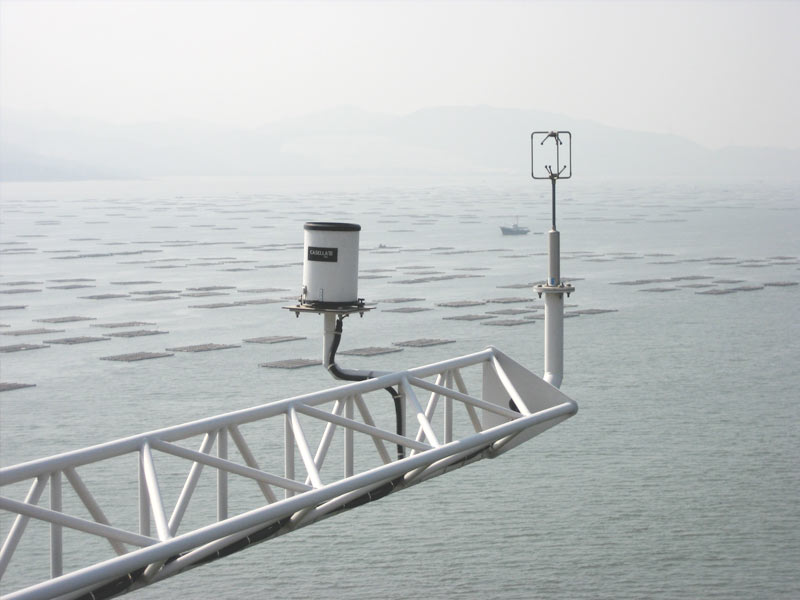

wind sensor application photo

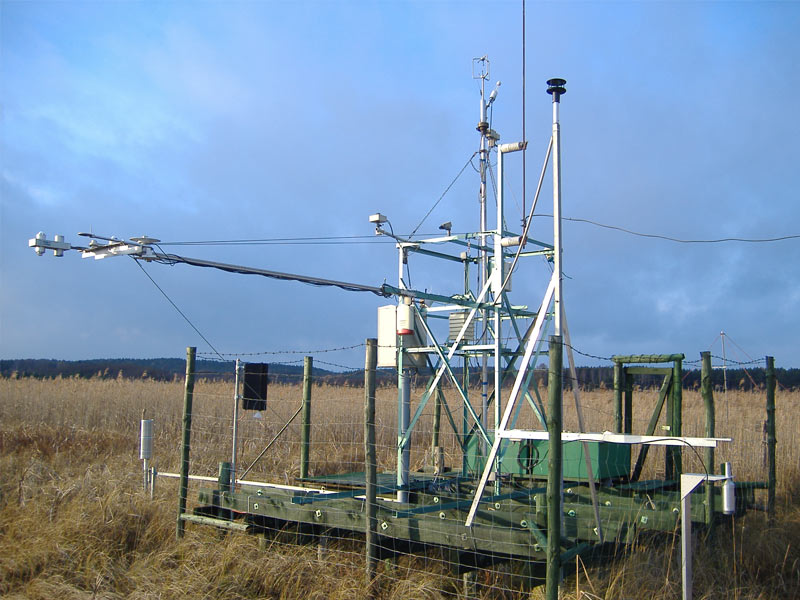

multiple wind monitoring site

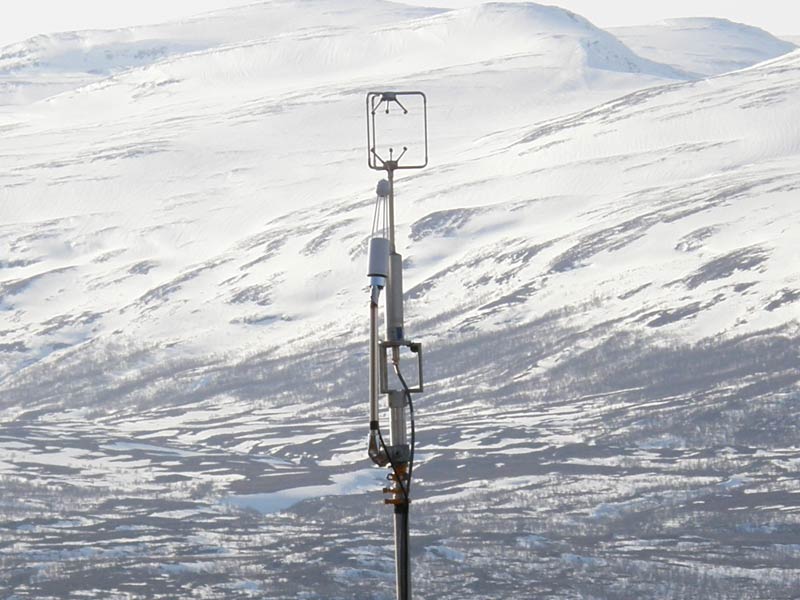

wind sensor in mountains
