MALA設計的專業量測系統(ProEx)為一套模組化及最大擴充性的GPR系統，專為進階的專業使用者而設計。整套系統的心臟為ProEx控制主機。ProEx的設計使用了全新的技術平台，為目前MALA產品中最多功能的控制主機。
GPR技術提供了實用、可信度高以及最重要的非破壞檢測方法於地物測勘以及地球科學研究。
ProEx對於MALA的各式天線有最高的相容性並且在檢測內部結構以及地質分層研究中扮演一個高擴充性以及多功能的控制主機，即時資料處理功能可增加檢測結果的準確度以及處理效率。MALA的模組提供您在系統建構上有最高的選擇彈性以及較少的負擔。您只要選擇目前需要的部份，如果需要改變系統，ProEx系統可以輕易地更換適合的模組。
新一代的 ProEx 的功能如下，所有實用功能包含於堅固耐用的主機設計，適合進階及專業使用者。
• 模組化設計
• 雙硬體頻道(4個資料頻道)，為標準多頻道系統：選購組合最多可連接8組天線(16個資料頻道)
• 支援所有MALA的天線
• 支援陣列天線系統
• 網路溝通介面
• 脈衝重複頻率(PRF)：100KHz(可升級)
系統設定
ProEx 為模組化的多頻道數位雷達控制主機，基本的設計是兩組硬體頻道 (共四組資料頻道)。
這代表可以連接兩套不同的天線並同時收集資料，甚至可以再設定第三套”虛擬天線”。
透過增加選配的擴充模組，可以增加到八組硬體頻道(共16組資料頻道)用來控制8套獨立的GPR天線。
三種天線模組的選擇 (optical, high frequency 以及coax) 可以讓使用者在不同的需求下(單頻道、雙頻道或多頻道)安裝任何的MALA天線。
技術規格：
• 電源供應：12V鋰電
• 操作時間：正常5小時，但要依使用方式而定
• 工作溫度：-20°到+50°C
• 防水防塵：IP67
• 尺寸：32.5(h)x22.2(w)x4.2(d)cm
• 重量：1.9kg
• 天線：ProEx支援所有MALA天線、XV顯示幕含資料擷取系統及Windows系統下使用的Ground Vision資料擷取軟體。

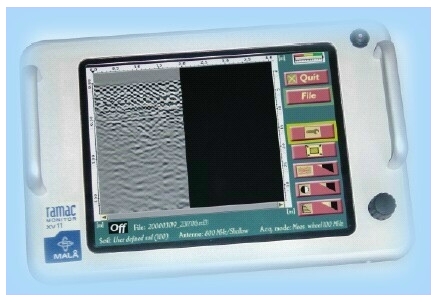

XV MONITOR雷達圖顯示記錄器以新的使用者介面設計，惡劣條件下易學易操作。該裝置可進行ProEX透地雷達探測系統，任何種類的資料擷取。利用簡單的控制鈕旋轉與按下與全尺寸轉換反射 TFT 彩色螢幕，XV MONITOR顯示器甚至在強烈陽光下與惡劣氣候條件下均可將量測資料清楚展現在螢幕上。
為何使用XV MONITOR代替攜帶型電腦
• 使用者介面細密堅固且防水
• 符合IP67防水防塵
• 使用溫度-20℃~+50℃
• 全尺寸轉換反射TFT彩色螢幕附640×480畫素與測距輪
• 使用轉換反射螢幕在陽光下完全可使用
• 不需鍵盤，只需一個按鍵即可操作
全罩式天線探測系統為一般組成與彈性系統，可用於多目標的調查：從中到高解析度調查。
全罩式天線探測系統適用於都市內部調查或在環境(如電力線、汽車等)可能產生雜訊地區。(如影響與雜訊資料量測等)天線頻率範圍廣，使用1GHz天線調查混凝土，使用較低頻率天線來進行大地相關調查(如土壤與岩盤剖面等) 。
標準組成架構：
• 控制主機：ProEx
• 電子介面：全罩式天線介面
• 天線組：100,250,500,800或1000MHz全罩式天線
• 使用者配備：背包、電腦固定架、拖拉把手與測距輪
• 操作操作軟體：Ground Vision
• 攜帶型電腦
註：若您不想用拖拉方式進行GPR量測；若施測區域平坦均勻且所需天線頻率介於800~250MHz，則您可以選擇RAMAC/GPR車載探測系統。
CX系列混凝土影像探測系統為全世界第一套50/60Hz結合GPR與電磁波(EM)技術用以探測混凝土內電力線，CX系統有1.2GHz、1.6GHz與2.3GHz三種不同天線頻率供選擇。本系統包含現場堅固金屬製控制器與耐撞玻璃顯示幕，利用簡單按鈕控制器與簡單使用者介面即可施測並可作3D影像處理，資料亦可下載至電腦利用Easy 3D作進一步處理。CX10與CX11系統可探測電力線、鋼筋、後拉鋼紋線與混凝土版內金屬/非金屬管線。其特性為可快速掃描2D面積並尋找標記目標或在一格網上搜集資料並可作3D影像處理。
標準組成架構：
• 控制主機：ProEx附高頻模組(HF module)或CX10/CX11主機
• 電子天線介面：內建
• 天線：1200MHz、1600MHz或2300MHz全罩式天線
• 配備：背包、電腦固定架、迷你載具(滾輪滑車)與測距輪、拖拉把手
• 選配：EM電磁波單元50/60Hz感應器
• 電池供應裝置
• 操作軟體：Ground Vision
• 攜帶型電腦或XV雷達圖顯示記錄器
Rough Terrian Antennas(RTA)不規則地形天線探測系統使用關節可撓式天線，可由一個人在困難地形單獨操作，天線元件以金屬管保護，而可撓式天線可沿著單一軌跡剖面彎曲而在不規則地形獲得最輕的接地。RTA使用50MHz非罩式天線，可應用於較深層地質調查、冰河調查、考古與人類學調查、地下水繪圖與岩盤深度繪圖。
標準組成架構：
• 控制主機與介面：ProEx非罩式天線介面
• 天線頻率：25、50、100 MHz
• 天線Tx-Rx間距：4m
• 使用者配備：背包、電腦固定架
• 可充電式電池
• 啟動裝置
• 操作軟體：Ground Vision
• 攜帶型電腦或XV雷達顯示記錄器
• 選配：GPS即時接收器
非罩式天線探測系統一般為多目標量測用之彈性化模組系統：從中至高透地深度之量測。非罩式天線最佳量測地點為野外、森林區域，在無外部干預的環境(如電力線、汽車等)。天線組可分開以便可簡單地獲得速度與斷層掃描的量測。天線頻率範圍廣可應用於大地相關的調查，如土壤與岩盤剖面、考古調查或其他人工埋設物(如地下管線與地下儲槽等)。
標準組成架構：
• 控制主機與介面：ProEx非罩式天線介面
• 天線組：25、50、100、200MHz非罩式天線
• 使用者配備：背包、電腦固定架、拖拉把手與測距輪裝置
• 電池供應裝置
• 操作軟體：Ground Vision
• 攜帶型電腦
註：若需要在高強度干預的都市區域做調查時，可以更換全罩式天線與介面。
Common Mid Point
(CMP速度剖面量測)
Wide Angle Reflection and Refraction
(WARR剖面量測)
孔內天線探測系統是世界上唯一商業應用的孔內雷達探測系統，可用以進行孔內量測達1500公尺深。孔內探測系統之天線為100或250MHz。
一般量測方法包括：
孔內反射法、孔內斷層掃瞄法與孔內對地表量測法。 一般的應用包含裂縫、孔洞與孔隙調查、流體路徑分析、遺失孔位調查、岩體描繪與基礎工程等。
標準組成架構：
• 控制主機：ProEx
• 電子介面：內建電子天線介面
• 天線：100，250MHz孔內天線
• 使用者配備：背包、電腦固定架、三腳架附測深計
• 電源供應裝置
• 操作軟體：Ground Vision
• 攜帶型電腦
孔內反射法
跨孔斷層掃描法
孔內對地表量測法
跨孔斷層掃描差異量測法

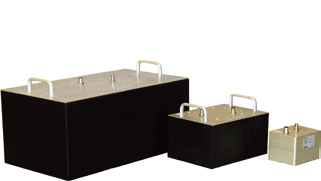

1.3GHz可分離式高頻天線組
天線元件同軸接頭與纜線
與ProEx同軸模組相容
天線頻率200MHz、400MHz、1.3GHz
• 設計驗證超過10年以上，可執行材料參數研究或特殊探測，如:斷層掃描(tomographic surveys)。
• 此天線為最佳化天線分離與改變極性型態，可得到較佳的目標物辨識與判讀。
• 研究涵蓋多路徑走時(multi-path travel times)如:路基濕度繪圖與需要極性變化的應用等。
• 發射與接收天線之距離可輕易調整。
• 透過發射與接收天線之不同設定，可進行斷層掃描研究與速度量測，如:CMP同中點量測模式(Common Mid Points Measurement modes)。
• 可分離式天線主要應用於MALA MIRA 3D陣列透地雷達探測系統；但亦可應用於其他領域與固定安裝作為移動式偵測，如材料監測。
• 可分離式全罩式天線可配合ProEx控制主機與同軸模組使用；可架構為多頻道/多頻率陣列系統。

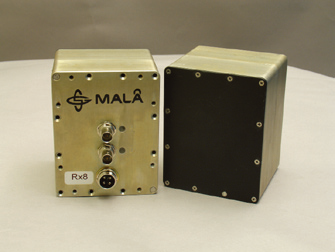

1.3GHz可分離式全罩式天線
尺寸重量: 9X8X12cm，1.5kg
電源@12V: Rx0.45A，Tx:0.35A
相容性: ProEx控制主機與同軸模組，MIRA 3D陣列透地雷達探測系統
400MHz可分離式全罩式天線
尺寸重量: 16.5X15.5X23cm，2.1kg
電源@12V: Rx0.4A，Tx:0.9A
相容性: ProEx控制主機與同軸模組，MIRA 3D陣列透地雷達探測系統
200MHz可分離式全罩式天線
尺寸重量: 9X8X12cm，1.5kg
電源@12V: Rx0.45A，Tx:0.75A
相容性: ProEx控制主機與同軸模組，MIRA 3D陣列透地雷達探測系統
MALÅ RoadCart是一款利用一具或兩具透地雷達(GPR)全罩式天線，專門應用在高速道路量測的載具。
MALÅ RoadCart是由許多有經驗的道路研究專家合作所設計出來的，目的是為了確保在高速行駛時，執行的安全性與最佳化。
MALÅ RoadCart是由可摺疊式的玻璃纖維支架所建構，此設計可更便於運輸，此結構也可讓使用者能在使用單一天線量測時，縮短MALÅ RoadCart的支架。
MALÅ RoadCart可針對理想化的道路淨空與各種不同的拖拉掛鉤高度進行調整，以提供天線在平坦且平順的道路進行測試，甚至是在高速狀態。
當天線放置在MALA RoadCart支架上時，特別的彈簧載具裝置能保持天線的安全性；然而在資料擷取紀錄時，天線若會碰擊到地上的障礙物，這些機械裝置之設計可使天線向上與向後移動，以減少其衝擊震動。
系統架構：
MALÅ RoadCart一般可裝配一具高頻率天線(1.2，1.6或2.3GHz) 與一具低頻率天線(250，500或800MHz)，允許使用者由一個深度範圍，涵蓋到整個道路結構來蒐集地層資訊，如道路鋪面、支撐層，與地基。
我們建議在使用MALÅ RoadCart 時，搭配ProEx系統一起使用，MALÅ ProEx控制主機是一套雙頻道系統，因此可以同時在高速時操作兩具天線，使其與MALÅ RoadCart的天線建構完整相容。
註：MALÅ RoadCart在使用時，必須符合任何相關的，當地的，國家的或者地方的法律或指導方針。
特色：
• RoadCart 的設計與架構是以每日使用為特色所製作：
• 吸震設計以保護天線
• 完全的可調性以最有效率的進行資料蒐集
• 彈性的設計支援各種不同的聯軸端高度
• 堅固且可摺疊的結構方便運送
