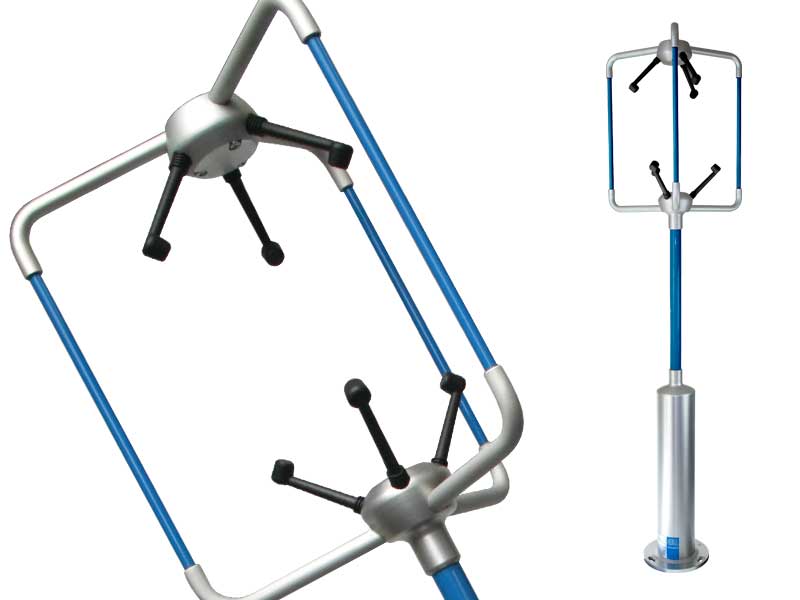

WindMaster™ 三維超音波風速風向計

WindMaster™ 三維超音波風速風向計風速0-45m/s（0 -145英里每小時），提供數位輸出，三向量(U，V，W) 附聲速與聲溫輸出。

WindMaster™ 由鋁和碳纖維構成，數據傳輸速率 20 Hz 或32 Hz。 可選擇類比輸入和輸出。解析度12 或14 bits。


風速

範圍
0-45 m/s

精度
<1.5% RMS @ 12 m/s
<1.0% RMS @ 12 m/s (custom)

解析度
0.01 m/s
風向

範圍
0-359º (no dead band)

精度
2º @ 12 m/s
0.5º @ 12 m/s (custom)

解析度
1º
音溫
範圍
-40ºC to +70ºC
解析度
0.01ºC
音速
範圍
300 - 370 m/s
精度
< ±0.5% @ 20ºC
解析度
0.01 m/s
量測

內部取樣率
20 Hz (32Hz optional)

輸出率
1, 2, 4, 8, 10, 16, 20 Hz (32Hz option)
計量單位
m/s, mph, kph, knots, ft/min

輸出格式
UVW, Polar, NMEA

平均
Flexible 0-3600 s
數位輸出

通訊
RS232, 422, 485

Baud rate
2400 - 115200

格式
ASCII
類比輸出(選項)
解析度(12 or 14 bits)
4 channels available
可選範圍 User selectable full-scale wind speed

輸出類型
0-20 mA, 4-20 mA, 0-5 V, ±2.5 V, ±5 V
類比輸入(選項)
解析度(12 or 14 bits)
Up to 4 single ended or 2 differential

輸出類型
±5 V
電源供應
風速計
9-30V DC (25 mA @ 12 V DC)
機械
重量
1.0 Kg
尺寸
750 mm x 240 mm
環境

保護等級
IP65

濕度
<5% to 100% RH

工作溫度
-40ºC to +70ºC

降水
300mm/hr

EMC

 Emissions BS EN 61000-6-3
Immunity BS EN 61000-6-2


wind sensor - fire truck
wind sensor image

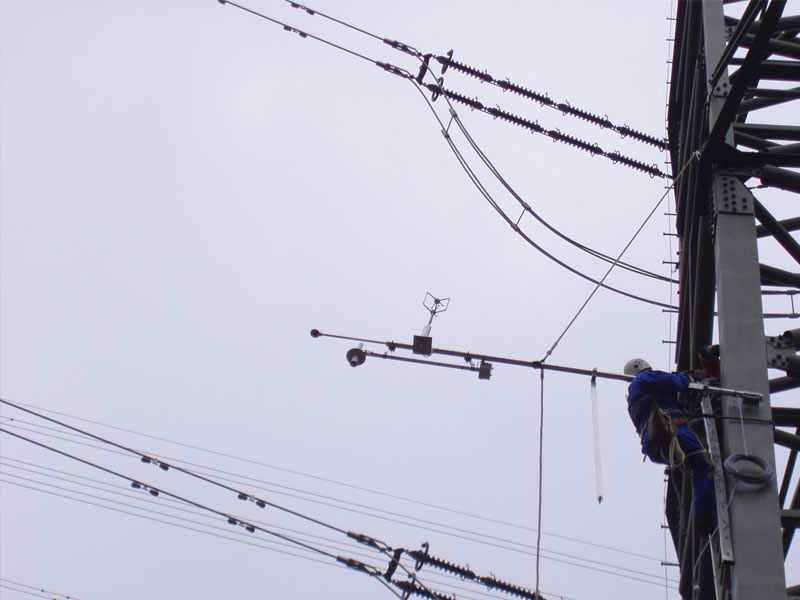

wind sensor application
wind sensor application photo

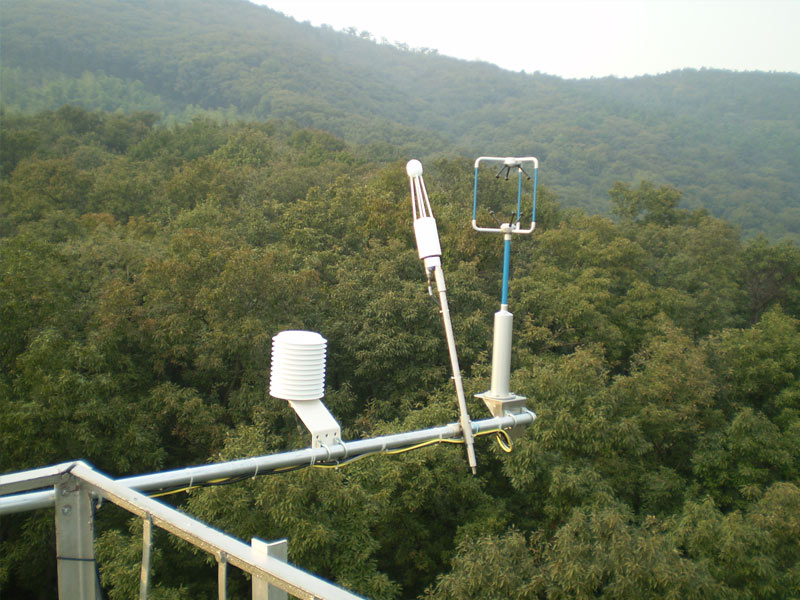

multiple wind monitoring site

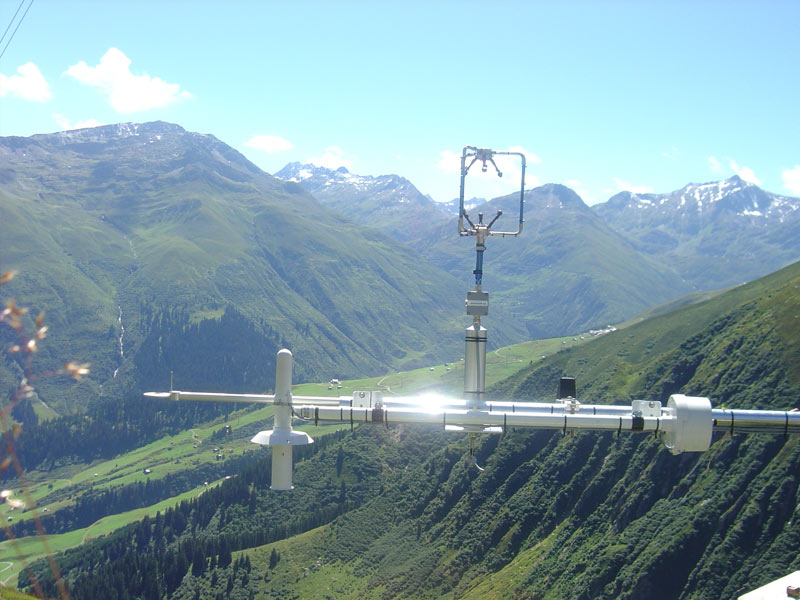

wind sensor in mountains
